Lavorazione di precisione: tolleranze, finiture e controllo dimensionale
Che cosa definisce la lavorazione di precisione?
La lavorazione di precisione è la capacità di fabbricare pezzi entro tolleranze dimensionali e geometriche strette, con finiture superficiali controllate e verifica documentata di ogni quota. Non si tratta solo del fatto che la macchina CNC sia in grado di raggiungere una tolleranza: si tratta di garantirla in modo ripetibile, documentarla e mantenerla pezzo dopo pezzo.
Nella pratica, la lavorazione di precisione industriale opera con tolleranze che vanno da ±0,025 mm (gradi IT7-IT8, il riferimento standard nella fabbricazione CNC) fino a ±0,005 mm in applicazioni specializzate come componenti aerospaziali o strumentazione. Queste cifre implicano un controllo rigoroso del processo: stabilità termica, rigidità del bloccaggio, qualità dell'utensile e misurazione tridimensionale.
In MECVIL, la lavorazione di precisione è una competenza trasversale che applichiamo sia nella fresatura CNC sia nella tornitura CNC, nella rettifica e nella lavorazione a 5 assi. Il nostro sistema qualità ISO 9001 stabilisce i protocolli di ispezione e tracciabilità che garantiscono ogni tolleranza specificata.
Tolleranze secondo ISO 2768: il riferimento del disegno industriale
La norma ISO 2768 definisce le tolleranze generali che si applicano quando il disegno non specifica una tolleranza particolare per ciascuna quota. È il riferimento più utilizzato nei disegni industriali e si divide in due parti:
ISO 2768-1: tolleranze lineari e angolari
| Intervallo dimensionale | Fine (f) | Media (m) | Grossolana (c) |
|---|---|---|---|
| 0,5 – 6 mm | ±0,05 mm | ±0,1 mm | ±0,3 mm |
| 6 – 30 mm | ±0,1 mm | ±0,2 mm | ±0,5 mm |
| 30 – 120 mm | ±0,15 mm | ±0,3 mm | ±0,8 mm |
| 120 – 400 mm | ±0,2 mm | ±0,5 mm | ±1,2 mm |
| 400 – 1.000 mm | ±0,3 mm | ±0,8 mm | ±2,0 mm |
| 1.000 – 2.000 mm | ±0,5 mm | ±1,2 mm | ±3,0 mm |
ISO 2768-2: tolleranze geometriche
Definisce tre classi (H, K, L) per planarità, perpendicolarità, simmetria e concentricità. La combinazione più diffusa nei disegni industriali è ISO 2768-mK (tolleranza lineare media + tolleranza geometrica K).
Per i pezzi con requisiti superiori alla ISO 2768, le tolleranze vengono specificate singolarmente quota per quota, applicando la ISO 286 (sistema di accoppiamenti albero-foro) e la ISO 1101 (tolleranze geometriche GD&T) con i loro 14 tipi di controllo: planarità, cilindricità, circolarità, perpendicolarità, concentricità, posizione, oscillazione circolare e totale, tra gli altri.
Ha bisogno di lavorare pezzi con tolleranze strette?
In MECVIL lavoriamo con tolleranze a partire da ±0,025 mm nella lavorazione CNC di pezzi fino a 20 metri. Richieda un preventivo con i Suoi disegni e le Sue specifiche.
Finitura superficiale: Ra, Rz e gradi N
La finitura superficiale si misura secondo la ISO 4287 e si esprime abitualmente in Ra (rugosità media aritmetica, in micrometri). Ogni processo di lavorazione CNC offre un intervallo di finitura diverso:
| Processo | Ra tipico | Grado N | Applicazione |
|---|---|---|---|
| Sgrossatura (fresatura/tornitura) | 3,2 – 6,3 µm | N8 – N9 | Superfici non funzionali |
| Finitura standard CNC | 1,6 – 3,2 µm | N7 – N8 | Pezzi generali |
| Finitura fine CNC | 0,8 – 1,6 µm | N6 – N7 | Sedi di cuscinetti, guide |
| Rettifica | 0,1 – 0,8 µm | N4 – N6 | Superfici di tenuta, alberi calibrati |
| Lappatura/lucidatura | 0,05 – 0,4 µm | N3 – N5 | Ottica, strumentazione |
È importante specificare la rugosità solo sulle superfici che lo richiedono funzionalmente. Migliorare la finitura da Ra 3,2 a Ra 0,8 µm può incrementare il costo di lavorazione dal 200 % al 400 %, poiché richiede passate aggiuntive con utensili specializzati o processi secondari come la rettifica.
Come si controlla la precisione? Metrologia e verifica dimensionale

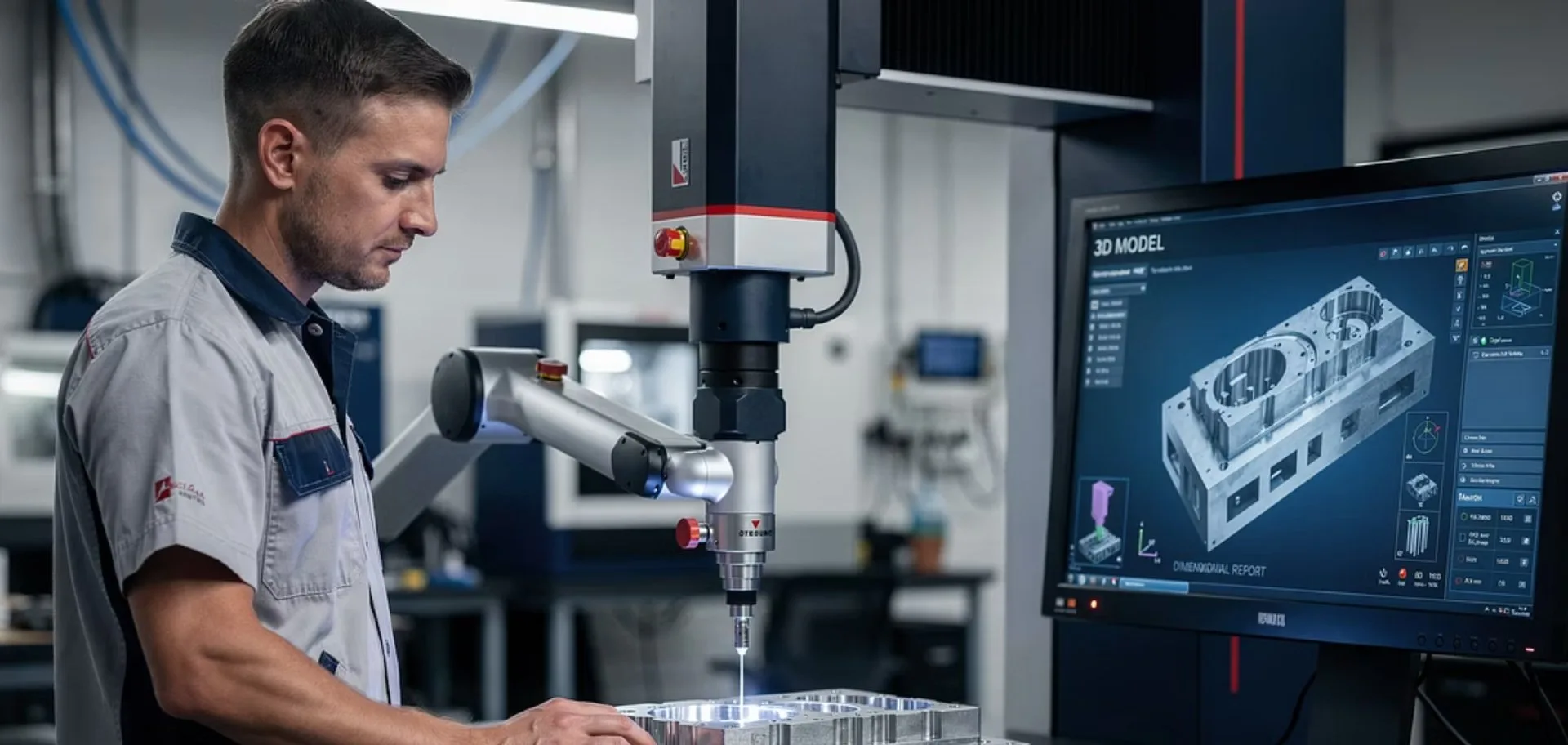

Fabbricare un pezzo con precisione esige verificare che rispetti effettivamente le tolleranze specificate. In MECVIL utilizziamo sistemi di misurazione tridimensionale (CMM) con una precisione di 1-2 micrometri nella misurazione spaziale 3D, integrati nel nostro sistema qualità ISO 9001.
Il processo di controllo dimensionale segue queste fasi:
- 1.Ispezione della materia prima: verifica delle dimensioni e dei certificati del materiale prima dell'inizio della lavorazione
- 2.Controllo in corso di processo: misurazione delle quote critiche durante le fasi intermedie della lavorazione per rilevare deviazioni prima che diventino irreversibili
- 3.Ispezione finale CMM: misurazione tridimensionale completa di tutte le quote tollerate, con generazione del rapporto dimensionale
- 4.Documentazione e tracciabilità: ogni pezzo viene associato al proprio rapporto di ispezione, ai certificati del materiale e al registro di processo
Il nostro progetto di attrezzature di verifica finale con rapporto di controllo dimensionale è un esempio di come la lavorazione di precisione non termini all'ultima passata della macchina CNC, ma nella documentazione che la accompagna.
Per le applicazioni che richiedono un'ispezione automatizzata, integriamo sistemi di visione artificiale e profilometria 3D direttamente nelle linee di produzione.
Lavorazione di precisione su pezzi di grande dimensione
Una delle sfide tecniche più impegnative è mantenere la precisione su pezzi di grandi proporzioni. Quando un pezzo misura 3, 5 o fino a 20 metri, le tolleranze standard devono coesistere con fattori aggiuntivi:
- Deformazione termica: le dilatazioni dovute alla temperatura ambiente e al calore di taglio influiscono sui pezzi lunghi. Sono necessarie la compensazione termica e la misurazione in condizioni controllate.
- Flessione per peso proprio: i pezzi pesanti possono deformarsi sotto il proprio peso durante la lavorazione. Il bloccaggio e i supporti devono essere calcolati per minimizzare questa flessione.
- Strategia di lavorazione: la sequenza delle passate deve essere pianificata per rilasciare le tensioni residue in modo controllato, evitando deformazioni post-lavorazione.
In MECVIL disponiamo di fresatrici a bancale fisso con corse fino a 20 metri e attrezzature di misurazione tridimensionale per verificare la geometria dei pezzi di grande formato. Il nostro articolo sulla lavorazione CNC di grande dimensione approfondisce questo tema.
Materiali e il loro impatto sulla precisione
Ogni materiale si comporta in modo diverso nelle condizioni di taglio, e ciò influisce direttamente sulla precisione raggiungibile:
- Alluminio (6061, 7075): eccellente stabilità dimensionale, consente velocità elevate e finiture fini. Ideale per la lavorazione di profili aeronautici e ferroviari.
- Acciaio al carbonio (C45, 42CrMo4): buona lavorabilità, comportamento prevedibile. Riferimento per attrezzature e basamenti.
- Acciaio inossidabile (304, 316L): tende a indurirsi durante la lavorazione (_incrudimento_), il che può alterare la geometria se non si controllano i parametri di taglio.
- Titanio (Ti-6Al-4V): la bassa conducibilità termica concentra il calore nella zona di taglio, generando deformazioni se il raffreddamento non è adeguato. Richiede utensili in metallo duro con rivestimento TiAlN e velocità ridotte.
- Superleghe (Inconel 718): la massima difficoltà nella lavorazione di precisione. Elevata durezza, tendenza all'indurimento e usura accelerata dell'utensile.
La scelta dei parametri di taglio, degli utensili e della strategia di raffreddamento dipende direttamente dal materiale. In MECVIL, oltre 50 anni di esperienza con questi materiali ci permettono di ottimizzare ogni processo per ottenere la massima precisione al minimo costo.
Criteri per scegliere un fornitore di lavorazione di precisione
Nella selezione di un partner di fabbricazione per pezzi di alta precisione, valuti:
- Attrezzatura di misurazione: dispone di una CMM con tracciabilità certificata? Genera rapporti dimensionali completi?
- Capacità multiasse: la lavorazione a 5 assi riduce gli errori di riposizionamento e migliora la precisione geometrica
- Certificazioni: ISO 9001 garantisce un sistema qualità con tracciabilità; EN 1090 certifica la competenza nelle strutture metalliche
- Esperienza settoriale: un'officina che lavora con 13 settori dispone dei protocolli per soddisfare le esigenze di ogni industria
- Capacità dimensionale: è in grado di mantenere le tolleranze su pezzi di tutte le dimensioni richieste dal Suo progetto?
In MECVIL combiniamo lavorazione CNC fino a 20 metri, 5 assi simultanei, rettifica di precisione e misurazione tridimensionale in oltre 10 500 m² di stabilimento. Il nostro servizio integrale 360° include l'ingegneria che ottimizza il design per la fabbricabilità, e il montaggio che garantisce che la precisione del pezzo si trasferisca all'assieme finale.
