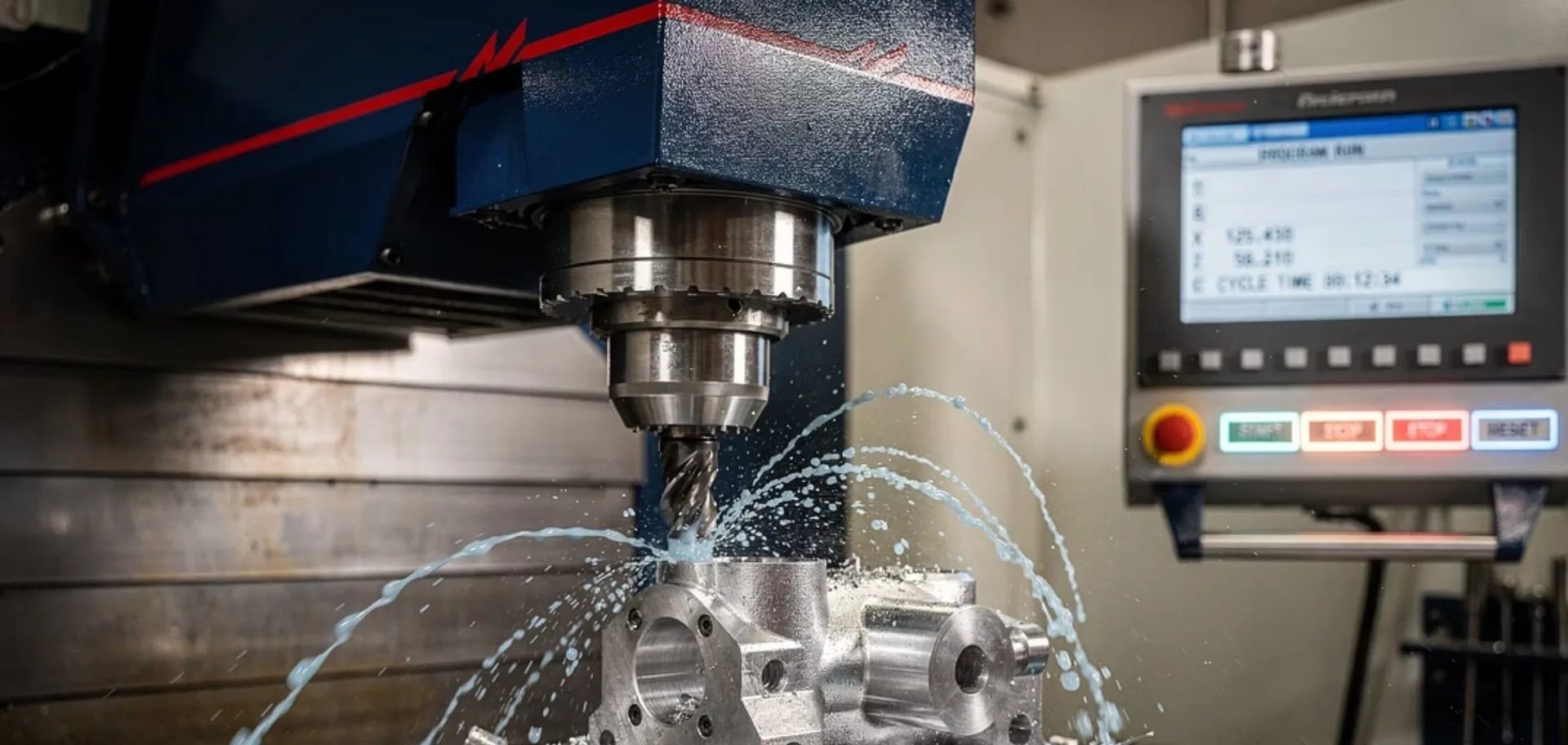

Fresat CNC: guia pràctica d'un fabricant amb 50 anys d'experiència
Què és el fresat CNC i en què es diferencia del tornejat?
El fresat CNC és un procés de mecanitzat en el qual una eina rotativa de múltiples talls (la fresa) arrenca material d'una peça fixa per donar-li la forma desitjada. El control numèric per computador (CNC) dirigeix els moviments de la màquina amb precisió micromètrica, seguint les trajectòries programades a partir del disseny CAD/CAM.
A diferència del tornejat CNC, on la peça gira sobre un eix i l'eina roman estàtica, en el fresat CNC la peça està fixa i és l'eina la que es desplaça en múltiples eixos. Això permet mecanitzar geometries complexes, superfícies irregulars i peces asimètriques que el tornejat no pot resoldre.
| Aspecte | Fresat CNC | Tornejat CNC |
|---|---|---|
| Moviment de la peça | Fixa | Gira sobre el seu eix |
| Eina | Rotativa, multitall | Estàtica, monotall |
| Eixos típics | 3 a 5 | 2 (X, Z) |
| Geometria ideal | Prismàtica, superfícies complexes | Cilíndrica, axisimètrica |
| Peces típiques | Carcasses, bastidors, motlles, utillatges | Eixos, casquets, ràcords |
A MECVIL realitzem ambdós processos a les nostres instal·lacions de mecanitzat CNC, amb capacitat per a peces des d'uns centímetres fins a 20 metres de longitud.
Tipus de fresat CNC en fabricació industrial
El fresat CNC engloba diferents operacions segons la geometria de la peça, el tipus de fresa i la direcció de tall. Al nostre taller de Sallent treballem diàriament amb aquestes variants:
- Fresat frontal (planejat): l'operació més habitual. La fresa treballa amb la seva cara frontal per crear superfícies planes. És el punt de partida per preparar les cares de referència de qualsevol peça.
- Fresat perifèric (cilíndric): la fresa treballa amb el seu perímetre per mecanitzar superfícies horitzontals o laterals. S'utilitza en bancades, bastidors i estructures de gran longitud.
- Fresat de cavitats i caixeres: buidat de material per crear allotjaments, caixeres i geometries interiors. Requereix estratègies de desbast i acabat ben planificades per evitar vibracions.
- Ranurat: creació de ranures, xaveteres i guies de precisió. Crític en eixos, bancades i elements de transmissió.
- Fresat de contorns i perfils 3D: per a superfícies corbes, motlles i peces amb geometria orgànica. Exigeix programació CAM avançada i, en molts casos, mecanitzat en 5 eixos.
- Roscat per interpolació: creació de rosques internes i externes mitjançant trajectòries helicoïdals. Més flexible que el roscat amb mascle, especialment en materials durs.
La selecció del tipus de fresat depèn de la geometria final, el material, la tolerància requerida i el volum de producció. A la pràctica, una peça complexa combina diverses d'aquestes operacions en una sola fixació.
Té un projecte de fresat CNC?
Sol·liciti pressupost i el nostre equip tècnic avaluarà els seus plànols, materials i toleràncies.
Fresat de 3 eixos vs 5 eixos: quan fer servir cadascun
La diferència entre fresat de 3 eixos i fresat de 5 eixos és una de les decisions tècniques més rellevants en mecanitzat CNC. El mecanitzat de 3 eixos cobreix aproximadament el 80 % de les aplicacions industrials, però quan la peça presenta geometries complexes, el salt a 5 eixos marca la diferència.
| Aspecte | 3 eixos | 5 eixos |
|---|---|---|
| Moviments | X, Y, Z (lineals) | X, Y, Z + 2 rotacionals |
| Geometria | Superfícies planes, prismàtiques | Corbes compostes, rebaixes, formes orgàniques |
| Fixacions necessàries | Múltiples (reposicionar la peça) | Una sola (accés des de qualsevol angle) |
| Precisió | Bona, limitada pel reposicionament | Superior, sense error acumulat |
| Inversió | Menor | Major, programació CAM més complexa |
| Aplicacions típiques | ~80 % de peces industrials | Aeronàutica, motlles, àleps de turbina |
Quan convé 5 eixos? Quan la peça té superfícies en angle, rebaixes o cavitats profundes que exigirien múltiples reposicionaments en 3 eixos. Cada reposicionament introdueix un error de posicionament i consumeix temps de màquina. El 5 eixos elimina ambdós problemes.
A MECVIL disposem de centres de mecanitzat de 5 eixos simultanis i de fresadores de bancada fixa amb recorregut de fins a 20 metres, cosa que ens permet abordar tant peces complexes com peces de gran dimensió amb la mateixa precisió.
Materials: alumini, acer, inoxidable i més
El comportament de cada material sota la fresa és diferent. Els paràmetres de tall (velocitat, avanç, profunditat de passada) s'han d'adaptar per obtenir el millor acabat sense comprometre l'eina ni la peça.
- Alumini (6061-T6, 7075): excel·lent maquinabilitat, permet velocitats de tall altes i bon acabat superficial. És el material estrella en mecanitzat de perfils estructurals per als sectors ferroviari, aeronàutic i de defensa.
- Acer al carboni (1018, 1045): bona maquinabilitat, econòmic i àmpliament disponible. Ideal per a utillatges, bancades i components estructurals.
- Acer inoxidable (304, 316): resistent a la corrosió però s'endureix durant el mecanitzat (_work hardening_). Requereix velocitats més baixes, rigidesa en l'amarratge i refrigeració abundant.
- Titani (Ti-6Al-4V, Grau 5): relació resistència-pes excepcional, però molt difícil de mecanitzar. Exigeix eines especialitzades, velocitats reduïdes i estratègies d'evacuació de viruta acurades.
- Fosa de ferro (grisa, dúctil): rígida i absorbent de vibracions. Les virutes són abrasives, de manera que el desgast de l'eina és major.
- Plàstics tècnics (POM, PEEK, niló, PTFE): forces de tall baixes, però requereixen eines esmolades per evitar la fusió del material per calor.
A MECVIL mecanitzem aquests materials diàriament en projectes que van des d'utillatges d'alumini injectat fins a estructures d'acer certificades sota EN 1090.
Toleràncies i acabat superficial en fresat CNC
La capacitat d'assolir toleràncies estretes és el que diferencia el fresat CNC industrial del mecanitzat convencional. Les toleràncies estàndard segueixen la norma ISO 2768, que defineix quatre classes de precisió:
| Rang dimensional | Fina (f) | Mitjana (m) | Gruixuda (c) |
|---|---|---|---|
| 0,5 – 6 mm | ±0,05 mm | ±0,1 mm | ±0,3 mm |
| 6 – 30 mm | ±0,1 mm | ±0,2 mm | ±0,5 mm |
| 30 – 120 mm | ±0,15 mm | ±0,3 mm | ±0,8 mm |
| 120 – 400 mm | ±0,2 mm | ±0,5 mm | ±1,2 mm |
| 400 – 1.000 mm | ±0,3 mm | ±0,8 mm | ±2,0 mm |
La referència més habitual en plànols industrials és ISO 2768-mK (tolerància lineal mitjana + tolerància geomètrica K). Per a aplicacions de precisió, és possible assolir ±0,025 mm, i en casos especialitzats (mèdic, òptic) fins a ±0,005 mm.
L'acabat superficial es mesura en Ra (rugositat mitjana aritmètica):
- Ra 3,2 µm: acabat estàndard de mecanitzat CNC, sense operació addicional
- Ra 1,6 µm: passada d'acabat amb paràmetres optimitzats
- Ra 0,8 µm: requereix rectificat o fresat d'alta velocitat amb eina específica
- Ra 0,4 µm: necessita rectificat o lapejat com a operació secundària
A MECVIL verifiquem cada peça amb sistemes de mesurament tridimensional i documentem els resultats com a part del nostre sistema de qualitat ISO 9001.
Com triar un proveïdor de fresat CNC industrial?
No tots els tallers de fresat CNC ofereixen les mateixes garanties. En seleccionar un soci de fabricació, avaluï aquests criteris:
- 1.Capacitat dimensional: pot mecanitzar la mida de peça que necessita? Un taller amb recorreguts limitats no podrà abordar peces de gran format.
- 2.Nombre d'eixos: disposa de 5 eixos simultanis? Això determina si pot fabricar geometries complexes en una sola fixació.
- 3.Parc de maquinària: la varietat de màquines (fresadores, torns, rectificadores) permet resoldre el projecte complet sense subcontractar fases intermèdies.
- 4.Certificacions: ISO 9001 per a qualitat, EN 1090 per a estructures metàl·liques. Demani còpia vigent dels certificats.
- 5.Experiència sectorial: un taller que treballa amb 13 sectors industrials té la perspectiva i els protocols per adaptar-se a les exigències normatives de cadascun.
- 6.Control dimensional: pregunti pels sistemes de mesurament i la traçabilitat de les inspeccions.
A MECVIL combinem fresadores CNC de 3 i 5 eixos, fresadores de bancada fixa amb fins a 20 metres de recorregut, torns CNC, rectificadores i sistemes de mesurament 3D en més de 10.500 m² d'instal·lacions. Això ens permet gestionar projectes integrals —des de l'enginyeria fins al muntatge— sense dependre de tercers.
Fresat CNC de gran dimensió: peces de fins a 20 metres
El fresat de peces grans és una de les especialitats que ens diferencien. Des de 1996, quan vam adquirir la primera fresadora de bancada fixa de llarg recorregut a Catalunya, hem mecanitzat components de fins a 20 metres per a sectors com el ferroviari, l'energia i la manufactura pesant.
Aquest tipus de fresat CNC presenta reptes específics:
- Deformació tèrmica: en peces llargues, la dilatació per temperatura ambient i calor de tall afecta la geometria final. Es requereix compensació tèrmica i mesurament en procés.
- Amarratge i subjecció: peces de diverses tones necessiten utillatges específics i ponts grua per posicionar-les sobre la taula de la màquina.
- Estratègia de desbast: en peces amb gran volum de material a eliminar, la seqüència de passades s'ha de planificar per minimitzar tensions residuals.
- Logística: el transport de peces de 5 a 20 metres requereix planificació logística específica.
Per a més detall sobre aquesta especialitat, consulteu el nostre article dedicat al mecanitzat CNC de gran dimensió.
