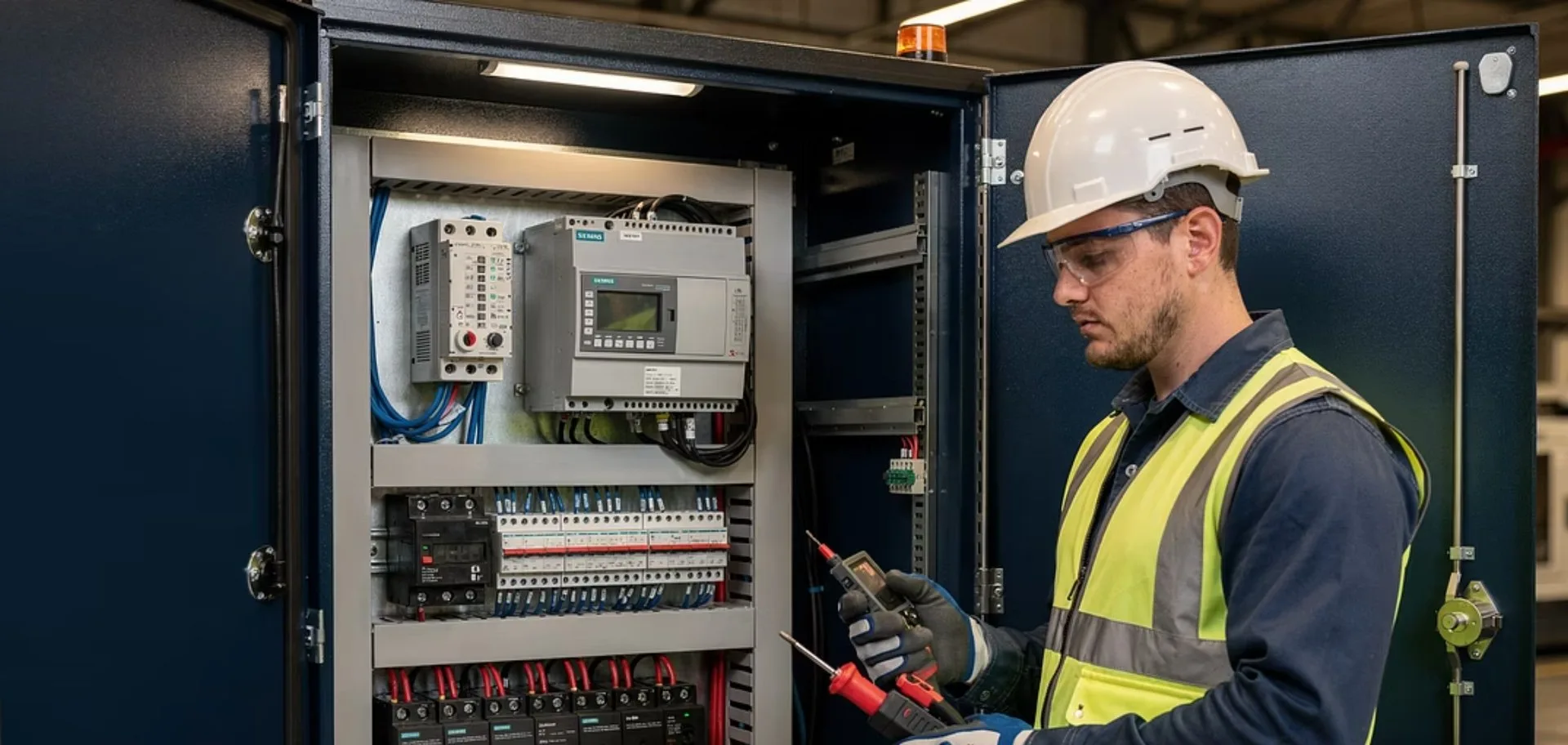

Industrieller Schaltschrank: Typen, Komponenten und Sonderanfertigung

Was ist ein industrieller Schaltschrank?

Ein industrieller Schaltschrank (auch als Elektroschrank oder Schaltanlage bezeichnet) ist das Gehäuse, das die Leistungs- und Steuerungskomponenten einer Maschine oder Anlage aufnimmt: PLC, Frequenzumrichter, Schütze, Schutzeinrichtungen, Netzteile, Klemmleisten und Verkabelung. Er ist das Nervenzentrum jeder automatisierten Anlage: Wenn die Maschine der Körper ist, dann ist der Schaltschrank das Nervensystem.

Im Sondermaschinenbau ist der Schaltschrank kein Standardbauteil aus dem Katalog. Er wird maßgefertigt nach den Projektspezifikationen entworfen und gebaut: erforderliche Leistung, Anzahl der Achsen, Kommunikationsprotokolle, Umgebungsbedingungen und geltende Vorschriften.

Bei MECVIL entwirft und fertigt unsere Abteilung für Elektrotechnik maßgeschneiderte Schaltschränke als integralen Bestandteil jedes schlüsselfertigen Projekts. Wir verwenden EPLAN und See Electrical für die Schaltplanerstellung und programmieren PLC von Siemens, Omron, Panasonic und Mitsubishi entsprechend den Präferenzen jedes Kunden.

Hauptkomponenten eines industriellen Schaltschranks

Ein typischer industrieller Schaltschrank für Sondermaschinen enthält:

Leistungskomponenten

• Hauptschalter: Lasttrennschalter mit Türverriegelung für sichere Abschaltung
• Frequenzumrichter (VFD): Drehzahlregelung von Asynchronmotoren. Bei MECVIL arbeiten wir mit Umrichtern, die Bremsenergie-Rückspeisung beinhalten
• Schütze und Motorstarter: Schaltung von Motoren und Aktoren
• Schutzeinrichtungen: Leitungsschutzschalter, FI-Schutzschalter und Sicherungen, dimensioniert nach der Last
• Netzteile: AC/DC-Wandlung für Steuerungskomponenten (typisch 24 VDC)

Steuerungskomponenten

• PLC (Speicherprogrammierbare Steuerung): führt die Steuerungslogik der Maschine aus. Bei MECVIL programmieren wir Siemens (S7-1200, S7-1500), Omron, Panasonic und Mitsubishi
• [HMI (Mensch-Maschine-Schnittstelle)](/de/noticias/automatizacion-industrial-guia): Touchscreen zur Überwachung und Parametereinstellung. Wir arbeiten mit Siemens, Omron und Proface
• E/A-Module: digitale und analoge Ein- und Ausgänge für Sensoren und Aktoren
• Dezentrale Peripheriesysteme: Feldbuskommunikation für weitläufige Anlagen
• Sicherheitsrelais: Not-Halt-Schaltkreise, Lichtschranken, Zweihandsteuerung

Anschlusselemente

• Klemmleisten: Schnittstelle zwischen Schaltschrank und Feld (Sensoren, Motoren, Ventile)
• Kabelkanäle und Kabeltrassen: Organisation der internen Verkabelung
• Kabelverschraubungen: abgedichtete Kabeleinführung in den Schaltschrank unter Beibehaltung der IP-Schutzart

Benötigen Sie maßgefertigte Schaltschränke für Ihre Maschinen?

Bei MECVIL entwerfen und fertigen wir Schaltschränke mit EPLAN und Multimarken-PLC-Programmierung. Fordern Sie ein Angebot an.

IP-Schutzarten: Was braucht Ihre Anwendung?

Die IP-Schutzart (Ingress Protection, gemäß IEC 60529) definiert den Widerstand des Schaltschranks gegen das Eindringen von Festkörpern und Flüssigkeiten:

Die Wahl der IP-Schutzart beeinflusst die Kosten des Schaltschranks: Je höher der Schutz, desto höher die Qualitätsanforderungen an Dichtungen, Kabelverschraubungen und Materialien. Bei Anwendungen im Sondermaschinenbau decken die Schutzarten IP54 bis IP65 die meisten Anforderungen ab.

Wie wird ein Schaltschrank maßgefertigt?

Die Konstruktion eines Schaltschranks für Industriemaschinen folgt einem systematischen Prozess:

1. 1.Anforderungsdefinition: Gesamtleistung, Anzahl der Motoren/Achsen, Sensoren, Kommunikationsprotokolle (Profinet, EtherCAT, Modbus), IP-Schutzart, geltende Vorschriften
2. 2.Schaltplan: Konstruktion in EPLAN oder See Electrical mit automatischer Stückliste, Leistungs-, Steuerungs- und Sicherheitsschaltplänen
3. 3.Komponentenauswahl: Dimensionierung der Schutzeinrichtungen, Frequenzumrichter, PLC und Module nach berechneter Last. Auswahl des Gehäuses (lackierter Stahl, Edelstahl, Polyester) je nach Umgebung
4. 4.Schaltschrankfertigung: Montage der Komponenten auf der Montageplatte, Verdrahtung nach Schaltplan, Kennzeichnung der Klemmen und Kabel
5. 5.[Programmierung](/de/servicios/electrica): PLC, HMI, Frequenzumrichter und Kommunikation. Funktionstests am Prüfstand vor der Maschinenmontage
6. 6.Integration in die Maschine: Anschluss des Schaltschranks an das Feld (Motoren, Sensoren, Roboter, Bildverarbeitungssysteme)

Bei MECVIL ist dieser Prozess in unseren Ablauf der elektromechanischen Montage integriert. Dasselbe Team, das den Schaltplan in EPLAN erstellt, programmiert den PLC und führt die Inbetriebnahme durch — Interpretationsfehler zwischen Abteilungen werden so eliminiert.

Geltende Normen für industrielle Schaltschränke

Schaltschränke für Industriemaschinen müssen folgende Normen einhalten:

• IEC 61439: Niederspannungs-Schaltgerätekombinationen. Definiert Anforderungen an Konstruktion, Fertigung und Prüfung
• IEC 60204-1: Sicherheit von Maschinen — Elektrische Ausrüstung von Maschinen. Legt Anforderungen an die elektrische Ausrüstung von Maschinen fest
• IEC 60529: IP-Schutzarten der Gehäuse
• [Maschinenrichtlinie 2006/42/EG](/de/noticias/directiva-maquinas-marcado-ce) (und neue EU-Verordnung 2023/1230 ab 2027): Der Schaltschrank ist Teil der Maschine und muss die grundlegenden Sicherheitsanforderungen erfüllen
• EN ISO 13849 / EN 62061: Anforderungen an Sicherheitsschaltkreise (Performance Level / SIL)

Bei MECVIL gewährleistet unser Qualitätsmanagementsystem [ISO 9001](/de/empresa) die Rückverfolgbarkeit jedes gefertigten Schaltschranks, vom Schaltplan bis zum Prüfprotokoll. Die Zertifizierung EN 1090 ergänzt unsere Kompetenz in der Fertigung von Metallkonstruktionen, die Maschinen aufnehmen können.

Der Schaltschrank innerhalb eines Gesamtprojekts

In einem schlüsselfertigen Projekt im Sondermaschinenbau ist der Schaltschrank kein isoliertes Bauteil. Er fügt sich in einen umfassenderen Ablauf ein:

• Das Engineering definiert die elektrischen Anforderungen ausgehend vom Produktionsprozess
• Die CNC-Bearbeitung fertigt Maschinenbetten und Vorrichtungen
• Das Schweißen erstellt die Strukturen
• Die Elektroabteilung entwirft, fertigt und programmiert den Schaltschrank
• Die Montage integriert alles in die fertige Maschine
• Die Inbetriebnahme validiert das Gesamtsystem, einschließlich der Sicherheitsfunktionen

Bei MECVIL werden diese Phasen in unseren Fertigungsstätten auf 10.500 m² mit einem Team von +110 Fachleuten durchgeführt. Unsere FMS-Linien mit bis zu 5 Robotern und Bildverarbeitung zeigen die Komplexität der von uns konstruierten Schaltschränke: multiple Servoachsen, verteilte Kommunikation, Integration von Kameras und Systemen zur Maßkontrolle.

Wir wenden Prinzipien des Lean Manufacturing in der Organisation unserer Elektrowerkstatt an: 5S im Verdrahtungsbereich, projektbezogene Materialvorbereitung und Standardisierung der Verdrahtungspraktiken zur Reduzierung von Fehlern und Montagezeiten.
