Cuadro eléctrico industrial: componentes, normativa y diseño

Un cuadro eléctrico industrial es el centro neurálgico de cualquier máquina o instalación automatizada. Alberga los dispositivos de protección, control y comunicación que garantizan el funcionamiento seguro y eficiente de los equipos. Diseñarlo correctamente implica dominar la normativa, seleccionar los componentes adecuados y anticipar las exigencias de conectividad que demanda la industria actual.

¿Qué es un cuadro eléctrico industrial?

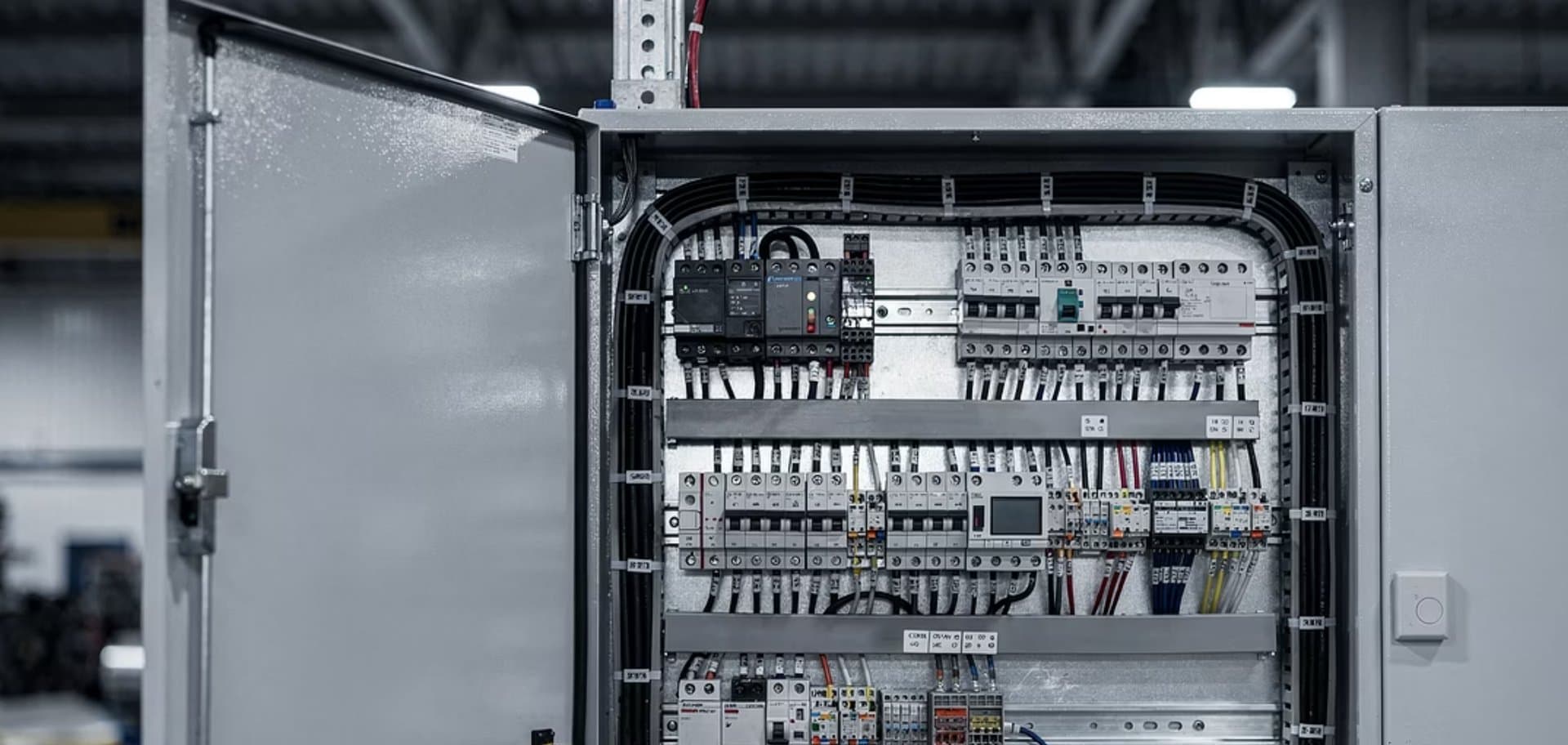

Un cuadro eléctrico industrial —también denominado armario eléctrico o tablero de control— es un conjunto de dispositivos eléctricos y electrónicos montados dentro de una envolvente metálica o de poliéster. Su función es distribuir la energía eléctrica, proteger los circuitos y controlar los procesos de una máquina o línea de producción.

A diferencia de un cuadro doméstico, un cuadro eléctrico industrial incorpora elementos de automatización (PLC, variadores de frecuencia, HMI) y debe cumplir normativas específicas de seguridad de maquinaria. Para conocer los criterios de selección de la envolvente y los grados de protección IP, consulte nuestra guía de armarios eléctricos industriales.

Componentes de un cuadro eléctrico industrial

Los componentes se organizan en cuatro grupos funcionales:

Protección

• Interruptores magnetotérmicos: protegen contra sobrecargas y cortocircuitos. Se dimensionan según la corriente nominal del circuito.
• Interruptores diferenciales: detectan fugas a tierra y protegen contra contacto indirecto.
• Fusibles: protección complementaria para circuitos críticos.
• Protectores contra sobretensiones: imprescindibles en zonas con descargas atmosféricas o redes inestables.

Control y maniobra

• Contactores: conmutan cargas inductivas (motores) mediante señal de mando.
• Variadores de frecuencia (VFD): regulan la velocidad de motores asíncronos con ahorro energético.
• Arrancadores suaves: limitan la corriente de arranque en motores de gran potencia.
• Relés de maniobra: amplifican señales de control para activar contactores u otros dispositivos.

Automatización

• PLC (autómata programable): ejecuta la lógica de control de la máquina. MECVIL programa Siemens, Omron, Panasonic y Mitsubishi en su sección eléctrica.
• HMI (interfaz hombre-máquina): pantalla táctil que permite al operario supervisar y ajustar parámetros.
• Módulos de E/S distribuidas: periféricos conectados por bus de campo (Profinet, EtherCAT) que reducen el cableado punto a punto.

Distribución y conexión

• Embarrados: distribuyen la potencia principal a los distintos circuitos.
• Bornes de conexión: puntos de conexión ordenados y etiquetados según esquema eléctrico.
• Fuentes de alimentación: convierten la tensión de red (400 V AC) a las tensiones de control (24 V DC).
• Canaletas y guías DIN: organizan el cableado y fijan los componentes dentro del armario.

Normativa aplicable: IEC 61439, EN 60204-1 y REBT

El diseño de un cuadro eléctrico industrial debe cumplir un marco normativo que garantiza la seguridad del operario y la fiabilidad de la instalación.

IEC 61439 — Conjuntos de aparamenta de baja tensión

Esta norma sustituye a la antigua IEC 60439 e introduce tres métodos de verificación del diseño: ensayo en laboratorio, cálculo y cumplimiento de reglas de diseño. Además, exige ensayos de resistencia al arco interno, un avance significativo en protección frente a fallos graves.

EN 60204-1 — Seguridad eléctrica de máquinas

Define los requisitos para el equipo eléctrico de las máquinas y otorga presunción de conformidad con la Directiva de Máquinas 2006/42/CE. Establece, entre otros:

• El seccionador general debe estar a una altura de 0,6 a 2,0 m del suelo y ser accionable sin abrir la puerta del armario.
• Los conductores deben seguir un código de colores normalizado (azul = neutro, verde-amarillo = tierra).
• Los circuitos de seguridad deben diseñarse según EN ISO 13849 (nivel de prestaciones, PL) o EN 62061 (SIL).

REBT — Reglamento Electrotécnico de Baja Tensión

En España, las instrucciones técnicas complementarias ITC-BT-16 (instalaciones de enlace), ITC-BT-17 (dispositivos de protección) e ITC-BT-19 (cables) son de obligado cumplimiento para la instalación del cuadro.

Para profundizar en la automatización de procesos industriales y cómo el cuadro eléctrico se integra en el conjunto de la instalación, consulte nuestro artículo específico.

¿Cómo especificar un cuadro eléctrico para su máquina?

Antes de iniciar el diseño, defina estos parámetros con su equipo de ingeniería:

1. 1.Potencia instalada: suma de potencias de todos los consumidores (motores, resistencias, iluminación).
2. 2.Tensión de alimentación: 400 V trifásico es lo habitual en industria; verificar disponibilidad de neutro.
3. 3.Grado de protección IP: mínimo IP54 para entornos industriales con polvo; IP65-IP66 para zonas de lavado o industria alimentaria.
4. 4.Nivel de automatización: desde maniobra básica con contactores hasta control completo con PLC, HMI y bus de campo.
5. 5.Requisitos de seguridad: categoría de parada de emergencia, nivel de prestaciones (PL) según evaluación de riesgos.
6. 6.Comunicaciones: protocolos necesarios (Profinet, EtherCAT, OPC-UA) para integración con otros equipos o sistemas SCADA.
7. 7.Condiciones ambientales: temperatura, humedad, presencia de agentes químicos, vibraciones.

En MECVIL, el diseño eléctrico forma parte de nuestros proyectos llave en mano: desde el esquema eléctrico en EPLAN hasta la fabricación del cuadro, el cableado, la programación del PLC y la puesta en marcha.

¿Necesita un cuadro eléctrico a medida para su máquina o línea de producción?

Solicite presupuesto y nuestro departamento eléctrico analizará sus requisitos de potencia, control y comunicaciones.

Cuadros eléctricos e Industria 4.0

La digitalización está transformando el cuadro eléctrico industrial en un nodo inteligente dentro de la fábrica conectada.

Conectividad integrada

Los cuadros modernos incorporan switches Ethernet industriales y pasarelas OPC-UA que permiten transmitir datos de producción, consumo energético y estado de componentes a sistemas MES o SCADA en tiempo real. MECVIL integra estas comunicaciones en sus proyectos de automatización industrial.

Mantenimiento predictivo

Sensores de temperatura, corriente y vibración instalados dentro del cuadro alimentan algoritmos de mantenimiento predictivo. La termografía periódica (recomendada cada 2-3 meses según ISO 18434) detecta puntos calientes que indican sobrecargas, conexiones defectuosas o degradación del aislamiento.

Gemelos digitales

El modelo 3D del cuadro eléctrico —generado durante el diseño en EPLAN— se convierte en un gemelo digital que permite simular modificaciones, diagnosticar averías a distancia y formar a operarios sin detener la producción.

Estas tecnologías convierten el cuadro eléctrico en un activo gestionable, no solo en un contenedor de componentes.

---

MECVIL diseña y fabrica cuadros eléctricos industriales a medida dentro de su sección eléctrica y electrónica, con capacidad para programar PLC Siemens, Omron, Panasonic y Mitsubishi, integrar sistemas de visión artificial y coordinar líneas robotizadas completas. 50 años de experiencia, certificación ISO 9001 y unas instalaciones de 10.500 m² en Barcelona respaldan cada proyecto.
