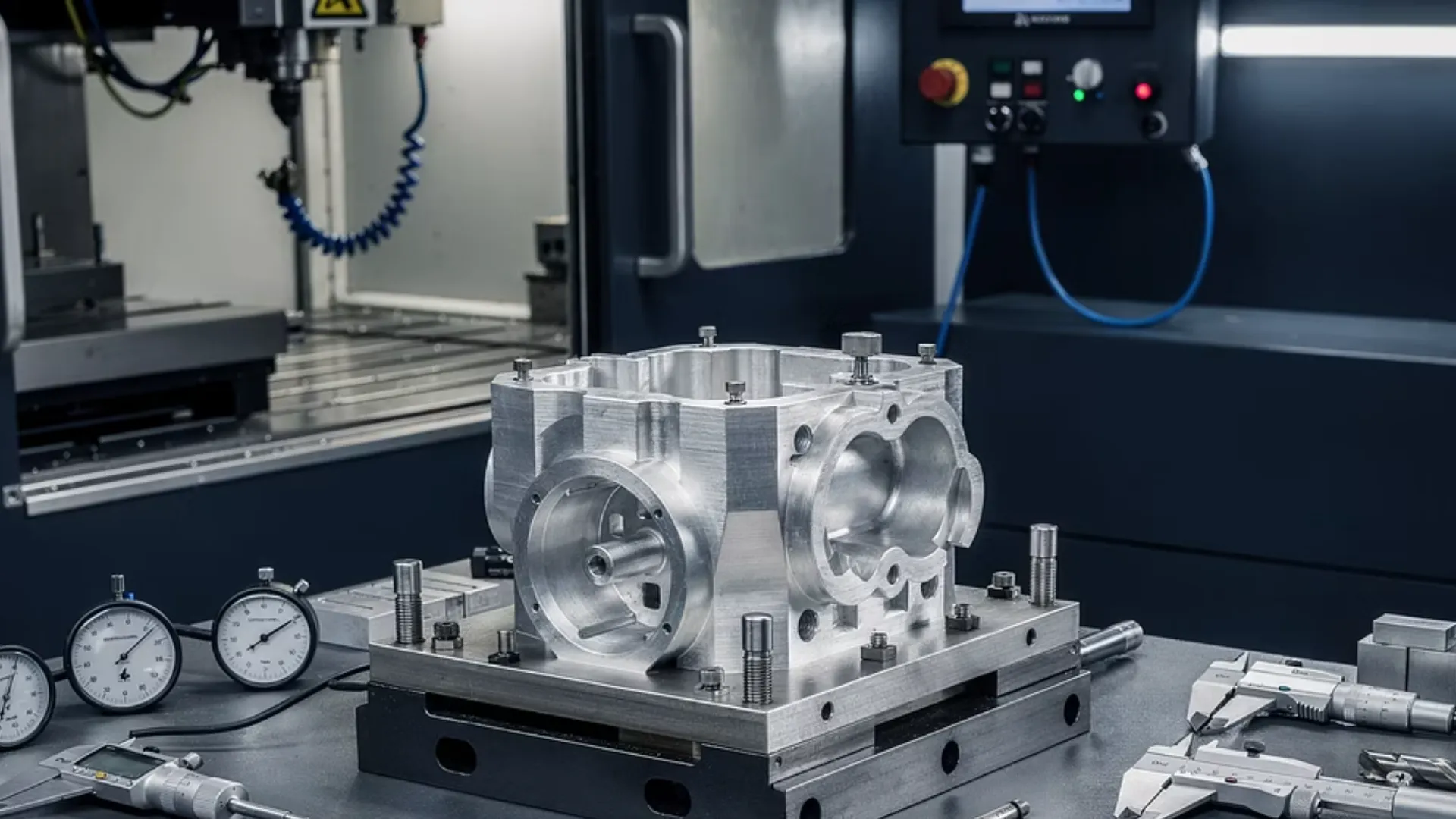

Fabricacio d'utillatges: tipus, materials i criteris de qualitat
En la fabricacio d'utillatges es decideix si els processos productius funcionen de manera estable, repetible i independent de l'operari, o si les desviacions dimensionals, els reprocessos i el rebuig disparen els costos. Cada utillatge de fixacio, muntatge o verificacio es una peca unica, dissenyada per a una etapa de fabricacio concreta. Les empreses que no disposen d'aquesta competencia internament externalitzen la fabricacio d'utillatges a socis especialitzats, una tendencia que s'intensifica davant la creixent escassetat de professionals qualificats al sector industrial europeu.
Que es la fabricacio d'utillatges
La fabricacio d'utillatges — tambe anomenada construccio de mitjans productius — abasta el disseny i la produccio de dispositius que fixen les peces en una posicio definida durant els processos de transformacio. La norma base DIN 6300:2009-04 defineix la terminologia i les abreviatures per a aquests mitjans de produccio.
Els utillatges compleixen tres funcions essencials:
- Posicionar — mantenir la peca en l'orientacio correcta respecte a l'eina o al sistema de mesura
- Fixar — assegurar la peca contra les forces de mecanitzat
- Guiar — dirigir eines o components per trajectories definides
La qualitat d'un utillatge determina directament l'estabilitat del proces: el temps de cicle, la taxa de rebuig i la independencia de l'operari depenen de la precisio dimensional i la rigidesa de l'utillatge.
Tipus d'utillatges en la fabricacio industrial
La fabricacio d'utillatges distingeix cinc tipus principals segons la seva finalitat:
| Tipus d'utillatge | Funcio | Requisits |
|---|---|---|
| Utillatge de fixacio | Fixacio de la peca durant el mecanitzat | Repetibilitat, rigidesa, accessibilitat per a les trajectories d'eina |
| Utillatge de muntatge | Guiatge en l'acoblament de subconjunts | Ergonomia, Poka-Yoke (prevencio d'errors), optimitzacio de temps de cicle |
| Utillatge de soldadura | Fixacio de peces malgrat la deformacio termica | Resistencia a la calor, compensacio de la dilatacio termica |
| Utillatge de verificacio | Control de qualitat i mesura | Precisio de mesura, tracabilitat, integracio en processos ISO 9001 |
| Utillatge de fresat | Posicionament de peces per a mecanitzat CNC | Amortiment de vibracions, evacuacio de ferritja, altes forces de fixacio |
A la industria de l'automobil es necessiten utillatges individuals per a practicament cada component del vehicle — des de la carrosseria i els interiors fins al muntatge de motors. Aquests utillatges han de mantenir la precisio dimensional al llarg de milions de cicles.
Materials en la fabricacio d'utillatges
L'eleccio del material en la fabricacio d'utillatges depen del tipus de sol·licitacio, la vida util requerida i les condicions ambientals:
- Acer bonificat (C45, 42CrMo4) — Material estandard per a components d'utillatge sotmesos a carregues dinamiques. Contingut de carboni del 0,20–0,60%, bonificat a 550–700 °C per a l'equilibri optim entre duresa i tenacitat.
- Acer d'eines (1.2312, 1.2343) — Per a superficies funcionals resistents al desgast. Els elements d'aliatge tungste, vanadi, molibde i crom augmenten la vida util.
- Alumini — Per a utillatges lleugers que requereixen canvis frequents o manipulacio manual. Redueix la carrega sobre els operaris.
- Acer inoxidable — Per a utillatges resistents a la corrosio als sectors alimentari i farmaceutic.
Per a superficies funcionals amb altes exigencies de precisio dimensional s'empren inserts trempats i peces de desgast intercanviables despres de l'electroerosio per fil i el mecanitzat de precisio.
Necessiteu utillatges a mida per al vostre proces productiu?
Sol·liciteu un pressupost — el nostre equip de disseny analitza els vostres requisits.
Quina normativa s'aplica en la fabricacio d'utillatges
El marc normatiu en la fabricacio d'utillatges compren:
- DIN 6300:2009-04 — Norma base per a utillatges: terminologia i abreviatures
- DIN ISO 2768-1 — Tolerancies generals per a dimensions lineals i angulars (classes f, m, c, v). La classe "m" es la mes estesa en construccio de maquinaria.
- DIN ISO 2768-2 — Tolerancies generals de forma i posicio (classes H, K, L)
- DIN EN ISO 9001 — Sistema de gestio de la qualitat. Base imprescindible per a qualsevol proveidor d'utillatges.
- DIN EN ISO 12100 — Seguretat de les maquines. L'avaluacio de riscos tambe es rellevant per als utillatges.
El compliment de les tolerancies generals segons DIN ISO 2768 garanteix que els utillatges assegurin la precisio dimensional de les peces fabricades — sense necessitat de toleranciar individualment cada cota.
Per que externalitzar la fabricacio d'utillatges
La fabricacio d'utillatges requereix competencia especialitzada en disseny, seleccio de materials i mecanitzat CNC de precisio. Per a OEMs i fabricants de maquinaria la competencia principal dels quals es el desenvolupament i la comercialitzacio, la fabricacio interna d'utillatges sol resultar antieconomica.
Avantatges de l'externalitzacio:
- Competencia de disseny sense departament propi — Acces a dissenyadors experimentats amb CAD/CAM i simulacio FEA
- Parc de maquines sense inversio propia — Mecanitzat en 5 eixos, electroerosio per fil, rectificat
- Flexibilitat de capacitat — Utillatges sota demanda sense necessitat de mantenir capacitat interna
- Superar l'escassetat de professionals — Professionals CNC i dissenyadors qualificats sense processos de seleccio
- Execucio mes rapida — Els socis especialitzats disposen d'experiencia acumulada que redueix els terminis de lliurament
La tendencia a l'utillatge modular (principi de construccio per blocs) — cossos base estandarditzats amb moduls configurables — redueix addicionalment costos i terminis de lliurament.
Fabricacio d'utillatges a MECVIL: enginyeria i mecanitzat CNC integrats
La fabricacio d'utillatges uneix disseny i enginyeria amb mecanitzat de precisio. Per aixo, resulta decisiu comptar amb un soci amb competencia integral des del disseny 3D fins a l'utillatge acabat.
MECVIL disposa d'un equip d'enginyeria de +30 enginyers amb 3.000 hores/mes de capacitat de disseny. Treballem amb 3D-CAD/CAM, simulacio FEA i validem els dissenys amb Realitat Virtual abans de la fabricacio.
La nostra capacitat CNC per a la fabricacio d'utillatges inclou:
- Fresadores de bancada fixa amb fins a 20 metres de recorregut — tambe per a utillatges de gran format
- Centres de [mecanitzat simultani en 5 eixos](/ca/servicios/mecanizado/mecanizado-5-ejes) — contorns complexos en una sola fixacio
- Electroerosio per fil — per a materials trempats i tolerancies estretes
- Tornejat, rectificat — cadena de mecanitzat completa a les nostres instal·lacions
- 5.000 hores/mes de capacitat de maquines
En integrar la fabricacio d'utillatges amb muntatge (5.000 h/mes) i electrotecnia sota un mateix sostre, tambe subministrem utillatges directament integrats en linies de fabricacio automatitzades — com a part de projectes clau en ma.
Planegeu un projecte d'utillatges? Contacteu amb MECVIL per a un pressupost sense compromis. Certificacio ISO 9001, 50 anys d'experiencia en fabricacio, precisio CNC fins a 20 metres.
