Electroerosió per fil: procés, aplicacions i quan triar-la
Què és l'electroerosió per fil?

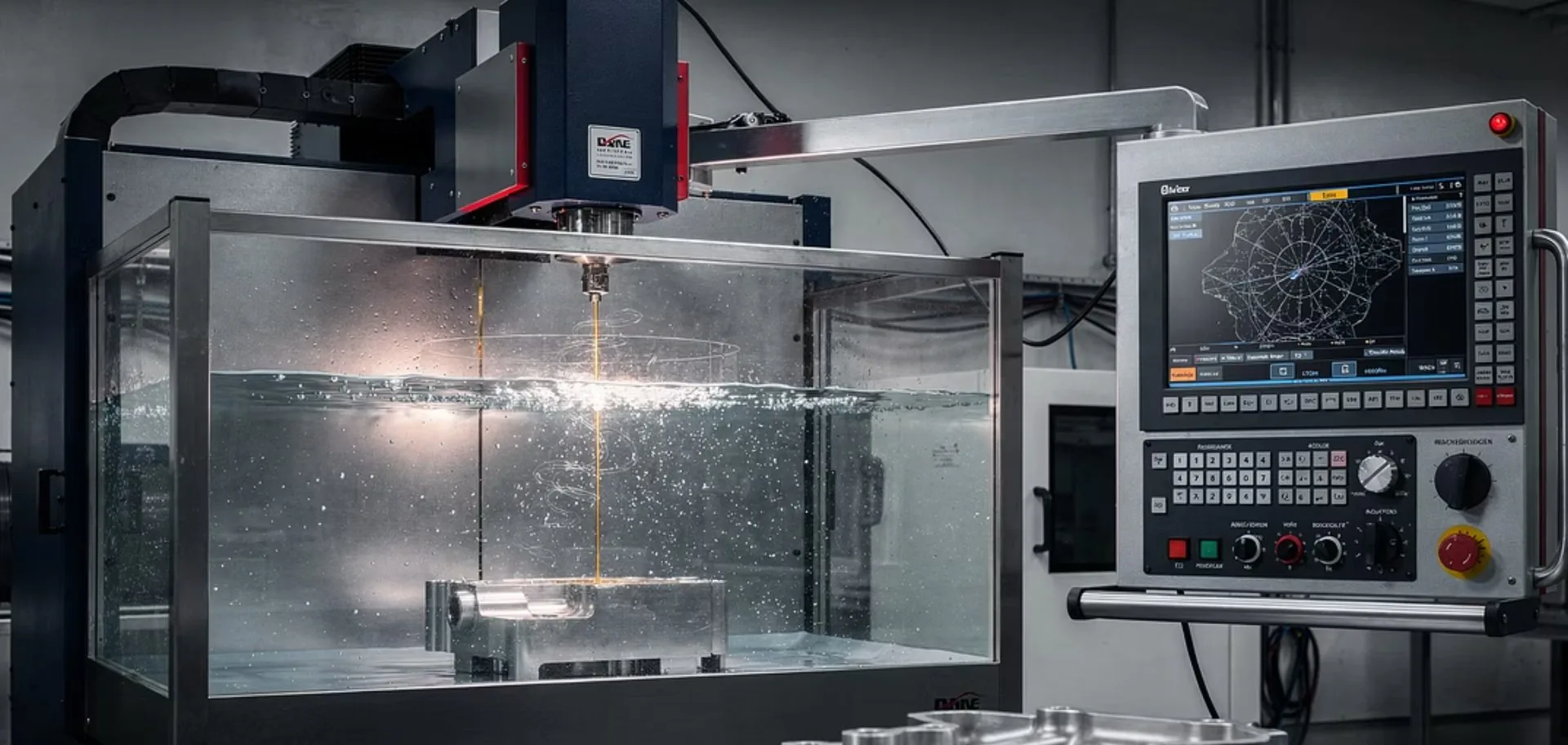

L'electroerosió per fil (wire EDM) és un procés de mecanitzat no convencional que utilitza un fil conductor fi per tallar peces metàl·liques mitjançant descàrregues elèctriques controlades. El fil —habitualment de llautó de 0,25 mm de diàmetre— travessa la peça submergida en aigua desionitzada (fluid dielèctric), generant milers d'espurnes per segon que erosionen el material sense contacte mecànic.
L'absència de forces de tall és la característica definitòria d'aquest procés: no hi ha deformació de la peça, no hi ha esforços residuals i no hi ha limitació per la duresa del material. Qualsevol metall conductor —acer tremp, carbur de tungstè, titani, alumini, coure— es pot tallar amb la mateixa facilitat.
A MECVIL, l'electroerosió per fil complementa el nostre servei de mecanitzat CNC per a la fabricació d'utillatges, matrius i peces d'alta precisió que requereixen geometries impossibles d'obtenir per fresat convencional.
Toleràncies i acabat superficial
L'electroerosió per fil ofereix un nivell de precisió que supera el del mecanitzat CNC convencional en aplicacions específiques:
| Paràmetre | EDM fil | Fresat CNC | Rectificat |
|---|---|---|---|
| Tolerància típica | ±0,005 mm | ±0,025 mm | ±0,005 mm |
| Tolerància màxima | ±0,001 mm | ±0,005 mm | ±0,002 mm |
| Ra acabat (estàndard) | 0,8 – 1,6 µm | 1,6 – 3,2 µm | 0,1 – 0,8 µm |
| Ra acabat (amb passades de repàs) | 0,1 – 0,4 µm | 0,8 µm (amb HSM) | 0,05 – 0,4 µm |
Amb múltiples passades de repàs (_skim passes_), l'electroerosió per fil pot assolir acabats superficials de Ra 0,1 µm, equivalents al polit, sense necessitat d'operacions posteriors. Això és especialment rellevant en matrius d'estampació i motlles d'injecció on l'acabat superficial de l'eina es transfereix directament al producte.
Necessita peces amb toleràncies de ±0,005 mm o geometries complexes en acer tremp?
Sol·liciti pressupost i avaluarem si l'electroerosió per fil és el procés òptim per al seu projecte.
Quan triar electroerosió per fil en lloc de mecanitzat CNC?
Aquesta és la pregunta clau per a qualsevol director tècnic o responsable de compres. L'electroerosió per fil no substitueix el fresat CNC ni el tornejat CNC: el complementa en situacions específiques.
Triï electroerosió per fil quan:
- El material està endurit o tremp (>50 HRC) i el fresat convencional no pot tallar-lo eficientment
- La peça requereix cantonades internes vives que una fresa, pel seu diàmetre, no pot generar
- Les toleràncies exigides són inferiors a ±0,01 mm i el fresat no les garanteix de forma fiable
- La geometria inclou perfils complexos tancats (cavitats de matrius, punxons, engranatges)
- Cal tallar materials difícils com carbur de tungstè, Inconel o titani sense generar tensions tèrmiques
Triï mecanitzat CNC quan:
- La peça requereix grans volums d'arrancada de material (l'EDM és lenta: ~300 mm²/min)
- Les toleràncies de ±0,025 mm són suficients per a l'aplicació
- El material no està endurit i permet velocitats de tall altes
- Es necessiten superfícies 3D complexes que requereixen fresat en 5 eixos
A la pràctica, molts projectes d'utillatge combinen tots dos processos: el centre de mecanitzat CNC realitza el desbast i les operacions generals, i l'electroerosió per fil completa els perfils de precisió, les cavitats tancades i els ajustos fins després del tremp.
Materials compatibles
L'electroerosió per fil treballa amb qualsevol material que condueixi electricitat:
- Acer d'eina tremp (H13, D2, M2, A2): l'aplicació més freqüent. Talla després del tractament tèrmic sense alterar la duresa ni l'estructura metal·lúrgica.
- Acer inoxidable (304, 316, 17-4 PH): sense risc d'enduriment superficial que sí que es produeix en el fresat.
- Carbur de tungstè: impossible de mecanitzar per mètodes convencionals amb eficiència; l'EDM el talla sense problemes.
- Titani i superaliatges (Ti-6Al-4V, Inconel 718): sense les forces de tall ni la calor del mecanitzat convencional.
- Alumini i coure: toleràncies assolibles de fins a ±0,001 mm gràcies a la seva bona conductivitat.
- Grafit: utilitzat en elèctrodes d'EDM per penetració, el grafit es pot conformar amb EDM per fil.
La limitació principal és que no talla materials no conductors: ceràmiques, plàstics ni compostos sense càrrega conductora.
Aplicacions industrials
L'electroerosió per fil és indispensable en sectors on la precisió de l'utillatge determina la qualitat del producte final:
- Matrius d'estampació: punxons i matrius per a estampació de xapa, amb perfils complexos i ajustos de centèsimes
- Motlles d'injecció: inserts de motlle amb canals de refrigeració, cavitats de geometria lliure i superfícies de partició
- Utillatge de fabricació: a MECVIL fabriquem jigs de muntatge, útils de fixació CNC per a mecanitzat d'alumini i útils de verificació amb control dimensional, tots ells amb geometries que requereixen electroerosió
- Engranatges i estriats: perfils de dents interiors impossibles de fresar
- Components aeroespacials: perfils d'àleps de turbina, toveres i components estructurals en aliatges d'alta temperatura
- Components mèdics: implants i instrumental quirúrgic amb toleràncies de micròmetres
L'electroerosió dins d'un projecte integral
L'electroerosió per fil no és un procés aïllat. En un projecte clau en mà de maquinària especial, s'integra en el flux productiu juntament amb altres processos:
- 1.[Enginyeria](/ca/servicios/ingenieria) defineix la geometria de l'utillatge optimitzant per a fabricabilitat
- 2.Mecanitzat CNC desbasta la peça i mecanitza les superfícies accessibles
- 3.Tractament tèrmic endureix el material a la duresa especificada
- 4.Electroerosió per fil talla els perfils de precisió sobre el material ja tremp
- 5.[Muntatge](/ca/servicios/montaje) integra l'utillatge a la màquina o línia de producció
- 6.Verificació amb mesurament tridimensional per confirmar toleràncies
A MECVIL executem aquest flux complet a les nostres instal·lacions de 10.500 m², amb un equip de +110 professionals i certificacions ISO 9001 i EN 1090. La capacitat de combinar mecanitzat CNC de fins a 20 metres, soldadura industrial, electroerosió i muntatge electromecànic sota un mateix sostre permet optimitzar el flux de cada projecte i reduir terminis de lliurament.
