Drahterodieren: Verfahren, Anwendungen und wann Sie es wählen sollten

Was ist Drahterodieren?

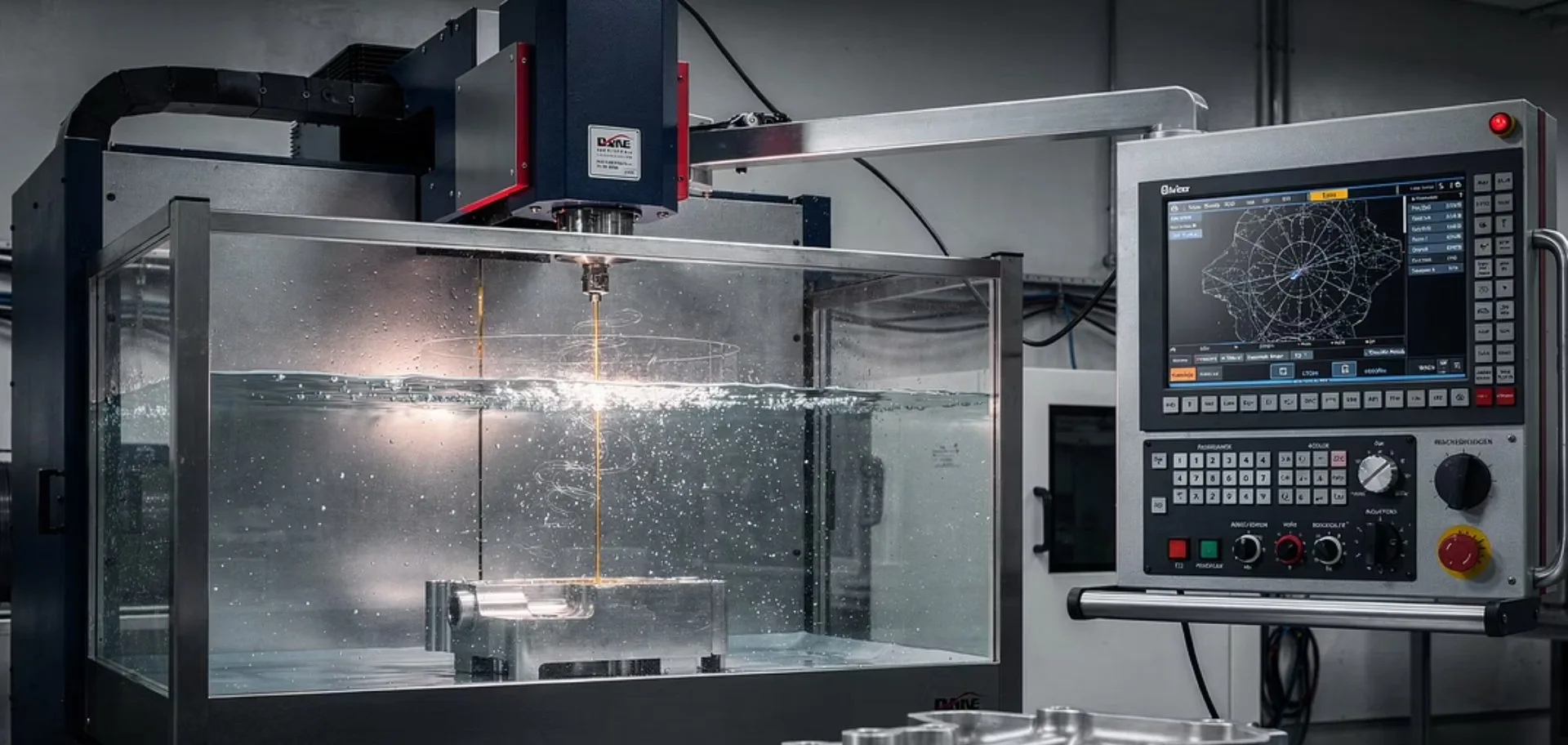

Drahterodieren (Wire EDM) ist ein unkonventionelles Bearbeitungsverfahren, bei dem ein dünner leitfähiger Draht verwendet wird, um metallische Werkstücke durch kontrollierte elektrische Entladungen zu schneiden. Der Draht — üblicherweise aus Messing mit 0,25 mm Durchmesser — durchläuft das in deionisiertem Wasser (dielektrische Flüssigkeit) eingetauchte Werkstück und erzeugt Tausende von Funken pro Sekunde, die das Material ohne mechanischen Kontakt abtragen.

Das Fehlen von Schnittkräften ist das bestimmende Merkmal dieses Verfahrens: keine Verformung des Werkstücks, keine Eigenspannungen und keine Einschränkung durch die Materialhärte. Jedes leitfähige Metall — gehärteter Stahl, Wolframkarbid, Titan, Aluminium, Kupfer — kann mit der gleichen Leichtigkeit geschnitten werden.

Bei MECVIL ergänzt das Drahterodieren unseren CNC-Bearbeitungsservice für die Fertigung von Werkzeugen, Matrizen und hochpräzisen Teilen, die Geometrien erfordern, die durch konventionelles Fräsen nicht herstellbar sind.

Toleranzen und Oberflächengüte

Das Drahterodieren bietet ein Präzisionsniveau, das die konventionelle CNC-Bearbeitung in spezifischen Anwendungen übertrifft:

Mit mehreren Nachschnitten (_Skim Passes_) kann das Drahterodieren Oberflächengüten von Ra 0,1 µm erreichen, die dem Polieren entsprechen, ohne dass Nachbearbeitungen erforderlich sind. Dies ist besonders relevant bei Stanzmatrizen und Spritzgussformen, bei denen die Oberflächengüte des Werkzeugs direkt auf das Produkt übertragen wird.

Benötigen Sie Teile mit Toleranzen von ±0,005 mm oder komplexen Geometrien in gehärtetem Stahl?

Fordern Sie ein Angebot an und wir prüfen, ob Drahterodieren das optimale Verfahren für Ihr Projekt ist.

Wann sollten Sie Drahterodieren statt CNC-Bearbeitung wählen?

Das ist die entscheidende Frage für jeden technischen Leiter oder Einkaufsverantwortlichen. Drahterodieren ersetzt weder das CNC-Fräsen noch das CNC-Drehen: Es ergänzt sie in spezifischen Situationen.

Wählen Sie Drahterodieren, wenn:

• Das Material gehärtet oder vergütet ist (>50 HRC) und konventionelles Fräsen es nicht effizient schneiden kann
• Das Werkstück scharfe Innenecken erfordert, die ein Fräser aufgrund seines Durchmessers nicht erzeugen kann
• Die geforderten Toleranzen unter ±0,01 mm liegen und Fräsen diese nicht zuverlässig gewährleisten kann
• Die Geometrie komplexe geschlossene Profile umfasst (Matrizenkavitäten, Stempel, Zahnräder)
• Schwer zerspanbare Werkstoffe wie Wolframkarbid, Inconel oder Titan ohne thermische Spannungen geschnitten werden müssen

Wählen Sie CNC-Bearbeitung, wenn:

• Das Werkstück große Zerspanungsvolumina erfordert (EDM ist langsam: ~300 mm²/min)
• Toleranzen von ±0,025 mm für die Anwendung ausreichend sind
• Das Material nicht gehärtet ist und hohe Schnittgeschwindigkeiten ermöglicht
• Komplexe 3D-Oberflächen benötigt werden, die 5-Achs-Fräsen erfordern

In der Praxis kombinieren viele Werkzeugbauprojekte beide Verfahren: Das CNC-Bearbeitungszentrum führt das Schruppen und die allgemeinen Bearbeitungen durch, während das Drahterodieren die Präzisionsprofile, geschlossenen Kavitäten und Feinpassungen nach dem Härten vervollständigt.

Kompatible Werkstoffe

Drahterodieren funktioniert mit jedem elektrisch leitfähigen Material:

• Gehärteter Werkzeugstahl (H13, D2, M2, A2): die häufigste Anwendung. Schneidet nach der Wärmebehandlung, ohne die Härte oder die metallurgische Struktur zu verändern.
• Edelstahl (304, 316, 17-4 PH): ohne das Risiko der Oberflächenverhärtung, das beim Fräsen auftreten kann.
• Wolframkarbid: mit konventionellen Methoden nicht effizient bearbeitbar; EDM schneidet es problemlos.
• Titan und Superlegierungen (Ti-6Al-4V, Inconel 718): ohne die Schnittkräfte und die Hitze der konventionellen Bearbeitung.
• Aluminium und Kupfer: erreichbare Toleranzen bis zu ±0,001 mm dank ihrer guten Leitfähigkeit.
• Graphit: für Senkerodier-Elektroden verwendet, kann Graphit mit Draht-EDM geformt werden.

Die wesentliche Einschränkung besteht darin, dass nicht leitfähige Materialien nicht geschnitten werden können: Keramiken, Kunststoffe und Verbundwerkstoffe ohne leitfähige Beladung.

Industrielle Anwendungen

Drahterodieren ist in Branchen unverzichtbar, in denen die Präzision des Werkzeugs die Qualität des Endprodukts bestimmt:

• Stanzmatrizen: Stempel und Matrizen für die Blechumformung mit komplexen Profilen und Passungen im Hundertstelbereich
• Spritzgussformen: Formeinsätze mit Kühlkanälen, Kavitäten mit Freiformgeometrie und Trennflächen
• Fertigungswerkzeuge: Bei MECVIL fertigen wir Montagevorrichtungen, CNC-Spannvorrichtungen für die Aluminiumbearbeitung und Prüfvorrichtungen mit Maßkontrolle — sämtlich mit Geometrien, die Drahterodieren erfordern
• Zahnräder und Keilwellenprofile: Innenverzahnungsprofile, die nicht gefräst werden können
• Luft- und Raumfahrtkomponenten: Turbinenschaufelprofile, Düsen und Strukturbauteile aus Hochtemperaturlegierungen
• Medizintechnische Komponenten: Implantate und chirurgische Instrumente mit Toleranzen im Mikrometerbereich

Drahterodieren im Rahmen eines Gesamtprojekts

Drahterodieren ist kein isoliertes Verfahren. In einem schlüsselfertigen Projekt für Sondermaschinen wird es zusammen mit anderen Verfahren in den Produktionsablauf integriert:

1. 1.[Engineering](/de/servicios/ingenieria) definiert die Werkzeuggeometrie mit Optimierung der Fertigbarkeit
2. 2.CNC-Bearbeitung schruppt das Werkstück und bearbeitet die zugänglichen Flächen
3. 3.Wärmebehandlung härtet das Material auf die spezifizierte Härte
4. 4.Drahterodieren schneidet die Präzisionsprofile am bereits gehärteten Material
5. 5.[Montage](/de/servicios/montaje) integriert das Werkzeug in die Maschine oder Produktionslinie
6. 6.Prüfung durch Koordinatenmessung zur Bestätigung der Toleranzen

Bei MECVIL führen wir diesen gesamten Ablauf in unseren Einrichtungen auf 10.500 m² durch, mit einem Team von +110 Fachleuten und den Zertifizierungen ISO 9001 und EN 1090. Die Fähigkeit, CNC-Bearbeitung bis 20 Meter, industrielles Schweißen, Drahterodieren und elektromechanische Montage unter einem Dach zu vereinen, ermöglicht es, den Ablauf jedes Projekts zu optimieren und Lieferzeiten zu verkürzen.

Benötigen Sie Präzisionswerkzeuge, die CNC-Bearbeitung und Drahterodieren kombinieren?

Bei MECVIL fertigen wir Vorrichtungen, Matrizen und Werkzeuge mit der Verfahrenskombination, die Ihr Werkstück erfordert. Kontaktieren Sie unser technisches Team, um Ihr Projekt zu bewerten.
