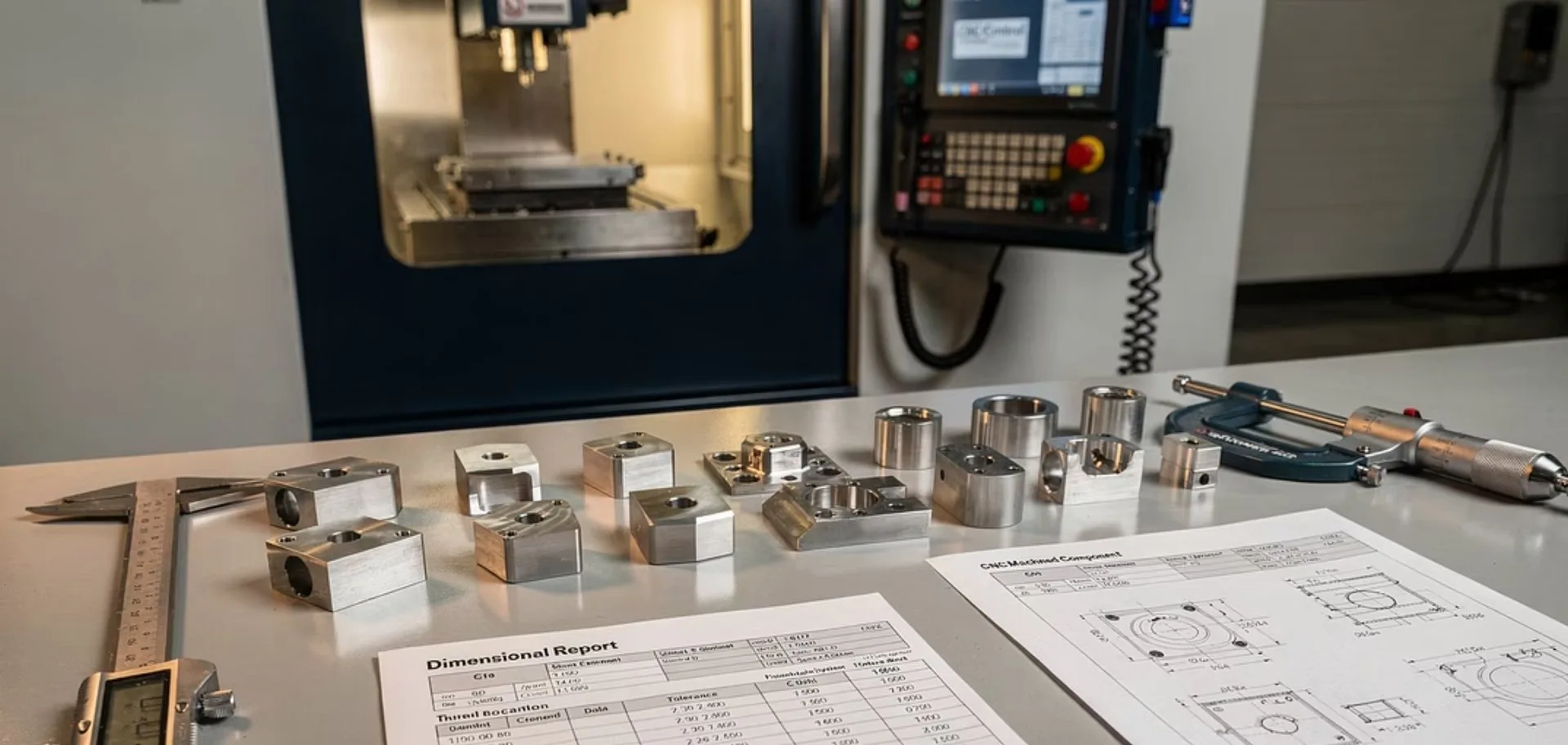

CNC-Teile nach Zeichnung: vom Entwurf bis zur Lieferung

Was bedeutet die Fertigung von CNC-Teilen nach Zeichnung?

Die Fertigung von CNC-Teilen nach Zeichnung umfasst die Herstellung metallischer Komponenten gemaess den in einer vom Kunden bereitgestellten technischen Zeichnung definierten Massangaben, Toleranzen und Oberflaechengueten. Der Hersteller erhaelt den Entwurf — im CAD-2D/3D-Format oder als PDF-Zeichnung — und uebernimmt die gesamte Produktionskette: Programmierung, Materialauswahl, Bearbeitung, Pruefung und Lieferung.

Dies ist das gaengigste Modell der industriellen Lohnfertigung: Der Kunde konstruiert, der Hersteller produziert. Entscheidend ist, dass der Hersteller ueber die technische Kompetenz verfuegt, die Zeichnung korrekt zu interpretieren, das optimale Verfahren auszuwaehlen und die spezifizierten Toleranzen einzuhalten.

Bei MECVIL fertigen wir CNC-Teile nach Zeichnung seit ueber 50 Jahren — von Praezisionskomponenten bis hin zu Strukturen von bis zu 20 Metern. Unser Maschinenpark umfasst CNC-Fraeszentren, CNC-Drehmaschinen, Schleifmaschinen, 5-Achs-Bearbeitungszentren und Drahterodiermaschinen.

Der Prozess: von der Zeichnungsannahme zum fertigen Teil

Die Fertigung von CNC-Teilen nach Zeichnung folgt einem strukturierten Ablauf in 7 Phasen:

1. 1.Zeichnungsannahme und -analyse: Pruefung der Masse, Toleranzen ([ISO 2768](/de/noticias/mecanizado-precision-tolerancias)), Oberflaechengueten (Ra), spezifiziertem Material und Stueckzahl. Bei Unklarheiten in der Zeichnung klaeren wir diese vor Produktionsbeginn mit dem Kunden.

1. 1.Materialbeschaffung: Auswahl und Einkauf des Rohmaterials (Stange, Block, Blech, Gussstueck) gemaess der in der Zeichnung angegebenen Qualitaet. Wir pruefen Materialzeugnisse vor der Bearbeitung.

1. 1.CAM-Programmierung: Der Programmierer uebersetzt die 3D-Zeichnung in optimierte Werkzeugbahnen fuer das ausgewaehlte CNC-Bearbeitungszentrum. Es werden Strategien fuer Schruppen, Vorschlichten und Schlichten festgelegt.

1. 1.CNC-Bearbeitung: Ausfuehrung des Programms an der Maschine. Dies kann Fraesen, Drehen, Schleifen, Gewindeschneiden und Endbearbeitungen umfassen — in einer oder mehreren Aufspannungen je nach Komplexitaet.

1. 1.Behandlungen: Falls in der Zeichnung angegeben, durchlaeuft das Teil eine Waermebehandlung (Haerten, Anlassen, Aufkohlen), Oberflaechenbehandlung (Eloxieren, Verchromen, Verzinken) oder Beschichtungen.

1. 1.Dimensionelle Pruefung: Messung mit Koordinatenmessgeraeten (CMM) aller tolerierten Masse. Erstellung eines Messpprotokolls mit Rueckverfolgbarkeit gemaess unserem Qualitaetsmanagementsystem ISO 9001.

1. 1.Verpackung und Lieferung: Materialgerechter und massgerechter Schutz mit technischer Dokumentation (Messprotokoll, Materialzeugnis, Konformitaetserklaerung falls zutreffend).

Sie haben Zeichnungen fuer CNC-Teile, die gefertigt werden muessen?

Senden Sie uns Ihre Zeichnungen und wir erstellen Ihnen ein detailliertes Angebot mit Lieferzeit.

Welche Informationen muss die Zeichnung enthalten?

Eine vollstaendige Zeichnung fuer die Fertigung von CNC-Teilen muss Folgendes umfassen:

• Material: Normbezeichnung (zum Beispiel: C45, 42CrMo4, Aluminium 6061-T6, AISI 316L)
• Masse mit Toleranzen: Kritische Masse muessen eine spezifische Toleranz aufweisen; die uebrigen unterliegen der im Schriftfeld angegebenen Allgemeintoleranz (ueblicherweise ISO 2768-mK)
• Oberflaechenguete: Angabe des Ra auf funktionalen Oberflaechen gemaess ISO 1302
• Behandlungen: Waermebehandlungen (Zielhaerte HRC) und Oberflaechenbehandlungen (Art, Schichtdicke)
• 3D-Format: STEP, IGES oder Parasolid. Das 3D-Modell ermoeglicht die direkte Programmierung in CAM ohne Nachmodellierung der Geometrie

Falls die Zeichnung einzelne dieser Angaben nicht enthaelt, kann unser Ingenieurteam die Spezifikationen in Zusammenarbeit mit dem Kunden ergaenzen.

Typen von CNC-Teilen, die wir fertigen

Bei MECVIL fertigen wir CNC-Teile nach Zeichnung in der gesamten Bandbreite an Komplexitaet und Abmessungen:

Nach Geometrie

• Prismatische Teile: Gehaeuse, Platten, Betten, Rahmen — bearbeitet auf CNC-Fraeszentren
• Zylindrische Teile: Wellen, Buchsen, Flansche, Anschlussstuecke — gefertigt auf CNC-Drehmaschinen
• Komplexe Teile: 3D-Oberflaechen, Aussparungen, Kavitaeten — erfordern 5-Achs-Bearbeitung
• Grossteile: Komponenten bis zu 20 Metern auf Bettfraesmaschinen — unsere Spezialitaet in der Grossteilebearbeitung

Nach Stueckzahl

• Prototypen und Einzelstuecke: Einzelteile zur Validierung oder als Ersatzteil. Direkte CNC-Programmierung ohne Sonderwerkzeuge
• Kleinserien (1-50 Stueck): Optimierung der Ruestzeiten zur Senkung der Stueckkosten
• Mittelserien (50-500 Stueck): Spezielle Spannvorrichtungen, optimierte Zyklen
• Serienfertigung: Gespeicherte Programme fuer Wiederholauftraege mit statistischer Prozesskontrolle

Welche Materialien bearbeiten wir?

Unsere Werkstatt verarbeitet alle gaengigen metallischen Werkstoffe der Industrie:

• Kohlenstoffstaehle: C45, S235, S355 — fuer Strukturbauteile und Werkzeuge
• Legierte Staehle: 42CrMo4, 34CrNiMo6 — fuer Wellen, Zahnraeder und hochfeste Bauteile
• Edelstahl: AISI 304, 316L, 17-4 PH — fuer die Lebensmittel-, Pharma- und Chemieindustrie
• [Aluminium](/de/servicios/mecanizado/mecanizado-aluminio): 6061-T6, 7075 — fuer Luftfahrt, Schienenverkehr und Elektronik
• Titan: Ti-6Al-4V — fuer Luft- und Raumfahrt sowie Medizintechnik
• Gusseisen: Grauguss, duktiler Guss, Kugelgraphitguss — fuer Betten und Maschinenkoerper
• Technische Kunststoffe: POM, PEEK, Nylon — fuer Isolatoren, Fuehrungen und Leichtbaukomponenten

Die Wahl der Schnittparameter und Werkzeuge wird an jedes Material angepasst, um das beste Verhaeltnis zwischen Oberflaechenguete, Praezision und Kosten zu erzielen.

Kriterien fuer die Auswahl eines Herstellers von CNC-Teilen

Wenn Sie einen Fertigungspartner fuer CNC-Teile nach Zeichnung suchen, sollten Sie Folgendes bewerten:

• Dimensionale Kapazitaet: Kann er sowohl kleine Teile als auch Grosskomponenten fertigen?
• Verfahrensvielfalt: Fraesen, Drehen, Schleifen, Drahterodieren, Schweissen — je mehr Verfahren der Hersteller abdeckt, desto weniger Koordination mit Dritten ist erforderlich
• Zertifizierungen: ISO 9001 fuer Qualitaet und Rueckverfolgbarkeit, EN 1090 fuer Metallkonstruktionen
• Dimensionelle Kontrolle: Verfuegt er ueber Koordinatenmessgeraete (CMM) und erstellt er Messprotokolle mit Rueckverfolgbarkeit?
• Serviceintegration: Ein Hersteller, der auch Ingenieurleistungen, Montage und Automatisierung anbietet, kann Gesamtprojekte ueber das einzelne Teil hinaus betreuen

Bei MECVIL wird unser CNC-Bearbeitungsservice durch ueber 10.500 m² Produktionsflaeche, +110 Fachkraefte und die Faehigkeit unterstuetzt, das Teil in ein schluesselfertiges 360°-Projekt zu integrieren, wenn der Kunde dies benoetigt. Wir wenden Prinzipien des Lean Manufacturing an, um Ruestzeiten zu optimieren und die Stueckkosten zu senken, ohne die Qualitaet zu beeintraechtigen.

Sie benoetigen CNC-Teile nach Zeichnung mit garantierter Qualitaet?

Bei MECVIL bearbeiten wir Teile jeder Groesse, jedes Materials und jeder Komplexitaet mit Koordinatenmessung und ISO 9001-Berichten. Kontaktieren Sie unser technisches Team.
