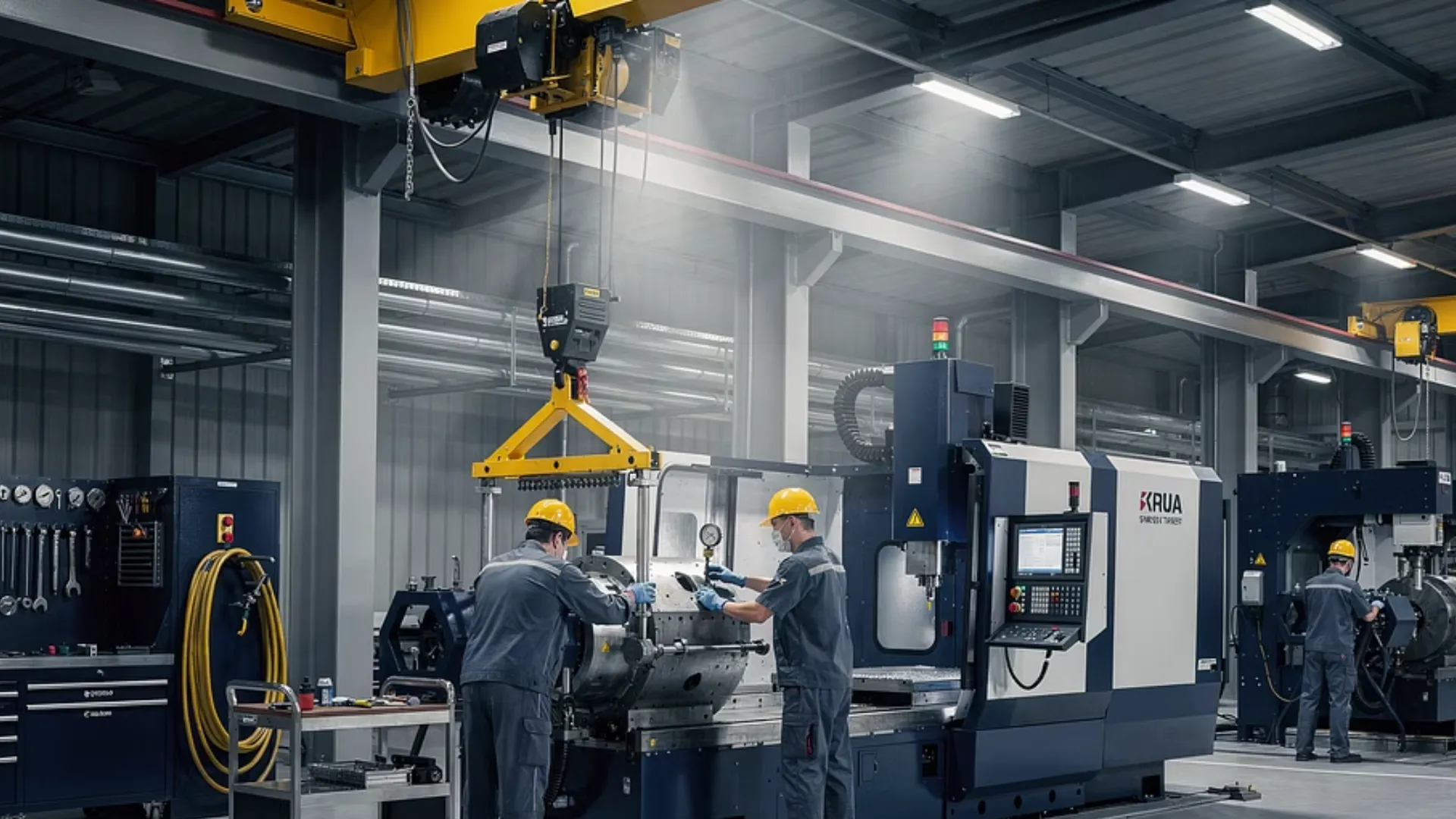

Montage de machines industrielles : phases, intégration et mise en service
Qu'est-ce que le montage de machines industrielles ?
Le montage de machines industrielles est le processus par lequel tous les composants d'une machine ou d'une ligne de production sont assemblés, raccordés et réglés jusqu'à former un système opérationnel. Il ne s'agit pas simplement de joindre des pièces : cela implique de coordonner des disciplines mécaniques, électriques, pneumatiques et hydrauliques selon une séquence contrôlée, avec des tolérances définies et des vérifications à chaque étape.
Dans une machine spéciale, le montage représente typiquement entre 30 % et 40 % du délai total du projet. C'est la phase où convergent le travail préalable d'ingénierie, l'usinage CNC des pièces et la fabrication des ensembles soudés. Une erreur de montage invalide le travail de toutes les phases précédentes, ce qui fait de cette étape un point critique de qualité.
Chez MECVIL, le département de montage dispose d'une capacité de 5 000 heures/mois de montage mécanique et électrique, réparties dans des zones spécifiques au sein de nos installations de 10 500 m². Ce volume permet de mener simultanément plusieurs projets de machines spéciales avec des équipes dédiées.
Phases du montage de machines industrielles
Le montage d'une machine industrielle se structure en phases séquentielles. Chacune a des objectifs, des outils et des contrôles qualité spécifiques :
| Phase | Périmètre | Vérification |
|---|---|---|
| Montage mécanique | Assemblage des bâtis, châssis, guidages linéaires, vis à billes, transmissions et sous-ensembles mécaniques. Ajustement des tolérances dimensionnelles et géométriques | Alignement laser, contrôle dimensionnel avec instruments étalonnés |
| Montage électrique | Câblage de puissance et de contrôle, installation des armoires électriques, raccordement des moteurs, variateurs et capteurs selon schémas EPLAN | Vérification de continuité, d'isolement et de polarité. Conformité IEC 60204-1 |
| Montage pneumatique | Installation des actionneurs, vannes, unités de conditionnement (FRL), raccords et tuyauterie. Circuits d'air comprimé | Test d'étanchéité, vérification des pressions de service |
| Montage hydraulique | Groupes hydrauliques, vérins, distributeurs, filtration, circuits de refroidissement et de lubrification | Épreuve de pression, contrôle de fuites, vérification de débit |
| Mise en service | Programmation PLC et IHM, paramétrage des variateurs, configuration des robots et de la vision artificielle, ajustement des cycles, essais FAT | Vérification fonctionnelle complète, validation des temps de cycle, protocole FAT avec le client |
Chez MECVIL, chaque phase est exécutée par du personnel spécialisé. La transition entre phases suit un protocole d'acceptation interne où l'équipe sortante signe la conformité de son travail avant que l'équipe suivante ne commence son intervention.
Vous devez monter une machine ou une ligne de production complète ?
Consultez notre équipe de montage et nous vous présenterons un plan de phases, de délais et de ressources adapté à votre projet.
Montage électromécanique : intégration de systèmes
Le montage électromécanique est la discipline qui relie le monde mécanique aux domaines électrique et de contrôle. Dans une machine moderne, les composants mécaniques ne fonctionnent pas de manière isolée : chaque actionneur répond à un signal d'un PLC, chaque capteur alimente une boucle de régulation, chaque robot se synchronise avec le reste de la ligne.
L'intégration de systèmes chez MECVIL couvre l'installation et la mise au point de technologies telles que :
- Robotique industrielle : intégration de robots ABB et DENSO dans des cellules de manutention, de soudage et de palettisation
- Cobots : robots collaboratifs Universal Robots (UR) pour les postes de montage où opérateur et machine partagent l'espace de travail
- Vision artificielle : systèmes Cognex pour l'inspection qualité, le guidage de robots et la vérification dimensionnelle en ligne
- Contrôle centralisé : programmation de PLC (Siemens, Omron, Panasonic, Mitsubishi) et écrans IHM pour la gestion de l'ensemble de la machine depuis un point unique
La clé du montage électromécanique est la cohérence entre la conception électrique et mécanique. Lorsque les deux disciplines sont exécutées par la même équipe — comme c'est le cas avec notre service d'ingénierie électrique — les incompatibilités d'interface qui apparaissent lorsque plusieurs fournisseurs interviennent sont éliminées.
Quand externaliser le montage de machines ?
Externaliser le montage a du sens lorsqu'une ou plusieurs de ces conditions sont réunies :
- Complexité multidisciplinaire : la machine intègre mécanique, électricité, pneumatique, hydraulique et logiciel de contrôle. Coordonner en interne 4 ou 5 spécialités nécessite une équipe de gestion dédiée qui n'est pas toujours disponible
- Volume d'heures : le montage d'une machine spéciale peut nécessiter entre 2 000 et 10 000 heures. Absorber ce pic de charge avec le personnel permanent oblige à embaucher temporairement, avec la courbe d'apprentissage et les risques qualité que cela implique
- Responsabilité CE : selon la Directive Machines 2006/42/CE, celui qui assemble une machine complète est considéré comme le fabricant et assume la responsabilité de conformité. Externaliser auprès d'un intégrateur expérimenté en marquage CE transfère cette responsabilité à une entité ayant la capacité réelle de l'assumer
- Infrastructure : le montage de machines de grand format nécessite des ponts roulants, des sols nivelés, une alimentation électrique industrielle et un espace suffisant. Toutes les usines ne disposent pas de ces conditions
En revanche, si le montage se limite à un outillage simple ou à un sous-ensemble mécanique sans intégration électrique, l'exécution en interne est généralement plus efficace.
Montage de machines chez MECVIL
Chez MECVIL, le montage n'est pas une phase isolée : il fait partie d'un projet intégral 360° où la même organisation conçoit, usine, monte, câble, programme et met en service. Cette verticalité élimine les interfaces entre fournisseurs et garantit la cohérence technique du début à la fin.
Nos capacités de montage comprennent :
- 5 000 h/mois de capacité mécanique et électrique combinée
- +110 professionnels, dont +30 ingénieurs mécaniciens et électriciens
- 10 500 m² d'installations avec des zones dédiées au montage, ponts roulants et bancs d'essais
- Intégration de robots ABB, DENSO et cobots Universal Robots
- Systèmes de vision artificielle Cognex (Deep Learning, AOI)
- Essais FAT complets dans nos installations avant expédition
- Certification ISO 9001 avec traçabilité à chaque étape du montage
Le résultat est une machine qui arrive chez le client testée, documentée et prête pour la mise en service sur site (SAT). Ce modèle de projet clé en main réduit les risques de l'intégration fragmentée et comprime les délais de livraison.
Vous cherchez un partenaire industriel pour le montage de votre prochaine machine ?
Contactez MECVIL et nous analyserons ensemble le périmètre, les phases et le calendrier de votre projet.
