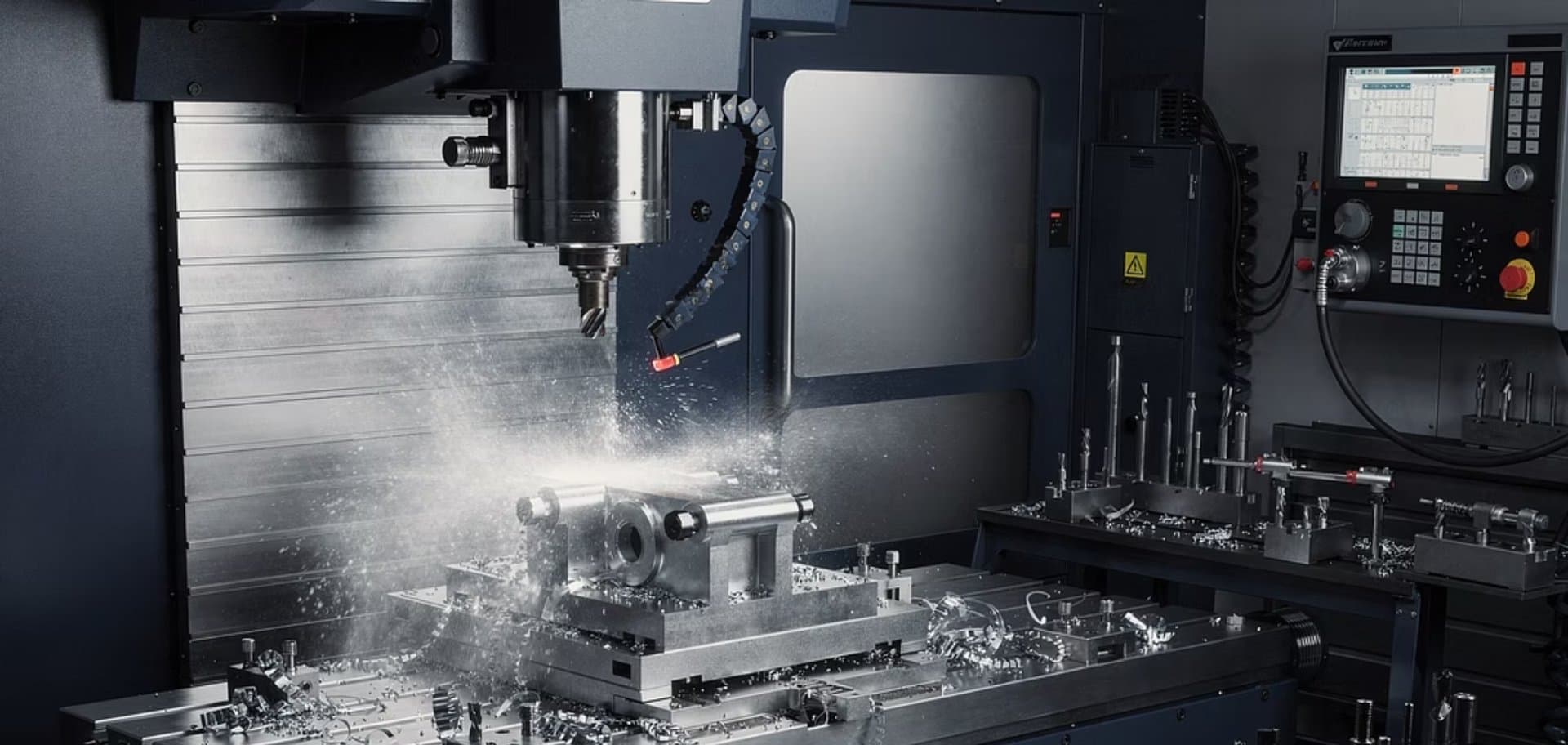

Mecanitzat CNC de 5 eixos: avantatges, aplicacions i quan triar-lo
El 62 % dels fabricants industrials està adoptant sistemes multieix per millorar la precisió i reduir els temps de preparació. El mecanitzat CNC de 5 eixos permet treballar geometries complexes en una sola fixació, eliminant errors de reposicionament i escurçant terminis de lliurament. En aquesta guia expliquem què és, quan convé i com avaluar si és la tecnologia adequada per al vostre projecte.
Què és el mecanitzat CNC de 5 eixos?
Un centre de mecanitzat CNC convencional de 3 eixos desplaça l'eina en els eixos X, Y i Z. Un CNC 5 eixos hi afegeix dos eixos de rotació (habitualment A i B), cosa que permet atacar la peça des de pràcticament qualsevol angle sense desmuntar-la.
Hi ha dues modalitats principals:
- 3+2 eixos (posicionament indexat): els eixos rotatius fixen una orientació i la màquina treballa com un 3 eixos en aquella posició. Ideal per a peces amb múltiples cares planes.
- 5 eixos simultanis: els cinc eixos es mouen de forma coordinada durant el tall. Necessari per a superfícies de forma lliure, àleps de turbina o implants mèdics.
| Paràmetre | 3 eixos | 3+2 eixos | 5 eixos simultanis |
|---|---|---|---|
| Eixos de moviment | X, Y, Z | X, Y, Z + A, B (indexats) | X, Y, Z + A, B (continus) |
| Fixacions per peça complexa | 3-6 | 1-2 | 1 |
| Tolerància típica | ±0,02 mm | ±0,01 mm | ±0,005 mm |
| Geometries assolibles | Prismàtiques, 2,5D | Multicares, angles | Forma lliure, cavitats profundes |
Per aprofundir en els tipus de centres de mecanitzat disponibles, consulteu el nostre article sobre centres de mecanitzat CNC.
Avantatges del mecanitzat de 5 eixos respecte al de 3 eixos
Fixació única i eliminació d'errors
Cada vegada que es reposiciona una peça en un centre de 3 eixos, s'introdueix un error acumulatiu d'alineació. Amb el mecanitzat CNC de 5 eixos, la peça es mecanitza completa en una sola fixació. Segons dades del sector, això redueix els temps de preparació entre un 50 % i un 70 % i elimina les interrupcions de flux en un 63 %.
Toleràncies més ajustades
Un centre de 5 eixos simultanis assoleix toleràncies de ±0,005 mm de forma estàndard en aplicacions aeronàutiques, i fins a ±0,001 mm en peces crítiques de titani. Això es deu al fet que l'eina manté sempre l'angle d'atac òptim, reduint la deflexió i millorant la repetibilitat. Podeu consultar les normes ISO aplicables a la nostra guia de mecanitzat de precisió i toleràncies.
Estalvi en utillatge i cost total
Tot i que la tarifa horària d'un centre de 5 eixos és un 30-50 % superior a la d'un equip de 3 eixos, el cost total del projecte sol ser inferior:
- Reducció del 60-90 % en costos d'utillatge gràcies a l'ús de fixacions universals.
- Estalvi del 40-60 % en costos de preparació en eliminar muntatges múltiples.
- Disminució del 25-35 % en temps de cicle per a peces complexes.
Millor acabat superficial
En poder orientar l'eina de forma contínua, s'eviten les marques d'eina típiques de les passades en 3 eixos sobre superfícies corbes. El resultat és un acabat superficial superior que, en molts casos, elimina operacions de polit posteriors.
3+2 eixos vs 5 eixos simultanis: quin necessiteu?
No totes les peces requereixen un CNC 5 eixos simultani. El sistema 3+2 és més accessible i cobreix un ampli ventall d'aplicacions.
Trieu 3+2 eixos quan:
- La peça té múltiples cares planes o superfícies inclinades amb angles definits.
- Les toleràncies requerides estan en el rang de ±0,01 mm.
- El volum de producció justifica una programació CAM més senzilla.
Trieu 5 eixos simultanis quan:
- La geometria inclou superfícies de forma lliure, cavitats profundes o contorns continus.
- Es necessiten toleràncies inferiors a ±0,005 mm.
- L'acabat superficial ha de ser uniforme en tota la peça sense operacions addicionals.
- Es mecanitzen materials difícils (titani, Inconel) on l'angle d'atac òptim és crític.
A MECVIL disposem de centres de mecanitzat de 5 eixos simultanis per a geometries complexes, complementats amb fresadores de bancada fixa de fins a 20 metres per a peces de gran format.
Aplicacions per sector industrial
El mecanitzat de 5 eixos és imprescindible en sectors on la complexitat geomètrica i les exigències de tolerància són elevades.
Aeronàutica i defensa
Components estructurals d'alumini aeronàutic, utillatges de muntatge i peces de motor amb geometries de doble curvatura. Les toleràncies habituals oscil·len entre ±0,005 mm i ±0,01 mm. MECVIL fabrica utillatges aeronàutics i perfils estructurals d'alumini per a aquest sector.
Automoció
Matrius d'estampació, utillatges de control i prototips funcionals. El 5 eixos permet mecanitzar cavitats complexes en una sola fixació, escurçant els terminis de desenvolupament de nous models.
Ferroviari
Components de bogies, suports estructurals i peces de gran dimensió que combinen la necessitat de format amb la complexitat geomètrica de les superfícies de contacte.
Maquinària especial
A MECVIL, el mecanitzat de 5 eixos és un procés habitual dins dels nostres projectes clau en mà: bancades de màquina, carcasses de reductors i components de línies automatitzades que requereixen mecanitzat complet en una sola operació.
Necessiteu mecanitzat de 5 eixos per al vostre projecte?
Sol·liciteu pressupost i el nostre equip tècnic analitzarà la geometria de la vostra peça per determinar el procés òptim.
Especificacions tècniques i toleràncies
Toleràncies dimensionals assolibles
| Classe de tolerància (ISO 2768) | 3 eixos | 5 eixos simultanis |
|---|---|---|
| Mitjana (m) | ±0,1 mm | ±0,1 mm |
| Fina (f) | ±0,05 mm | ±0,05 mm |
| Molt fina | ±0,02 mm | ±0,005 mm |
| Crítica (peces aero) | No viable | ±0,001 mm |
Materials i comportament en 5 eixos
- Alumini: velocitats de tall altes (fins a 20.000 rpm). Ideal per a peces estructurals lleugeres. MECVIL mecanitza perfils d'alumini aeronàutic i ferroviari.
- Acer inoxidable: requereix control precís de l'angle d'atac per evitar l'enduriment per deformació. El 5 eixos manté condicions de tall constants.
- Titani i Inconel: materials de baixa conductivitat tèrmica. El 5 eixos permet usar eines més curtes i rígides, millorant l'evacuació de l'encenall.
La combinació de 5 eixos amb processos complementaris com l'electroerosió per fil permet assolir geometries i acabats que cap procés individual pot aconseguir.
Quan triar mecanitzat de 5 eixos per al vostre projecte?
Utilitzeu aquesta llista de verificació per avaluar si un CNC 5 eixos és l'opció adequada per a la vostra peça:
- 1.Geometria: la peça té superfícies corbes, cavitats profundes o requereix mecanitzat en més de 3 cares.
- 2.Toleràncies: s'exigeixen toleràncies inferiors a ±0,02 mm en zones crítiques.
- 3.Acabat: es necessita un acabat superficial uniforme sense operacions posteriors.
- 4.Material: es treballa amb aliatges difícils (titani, Inconel, acer inoxidable endurit).
- 5.Cost total: l'estalvi en utillatge i preparació compensa la tarifa horària superior.
- 6.Termini: la reducció de fixacions escurça el termini de lliurament total.
Si marqueu tres o més punts, el mecanitzat de 5 eixos probablement sigui l'elecció més eficient. Si només en marqueu un o dos, un centre de 3 eixos o 3+2 pot ser suficient. Consulteu la nostra guia de fresat CNC per a una visió completa de les opcions disponibles.
---
MECVIL disposa de centres de mecanitzat CNC de 5 eixos, avalats per 50 anys d'experiència, certificació ISO 9001 i unes instal·lacions de 10.500 m² a Barcelona. El nostre equip tècnic avalua cada projecte per recomanar el procés que millor equilibri precisió, termini i cost.
