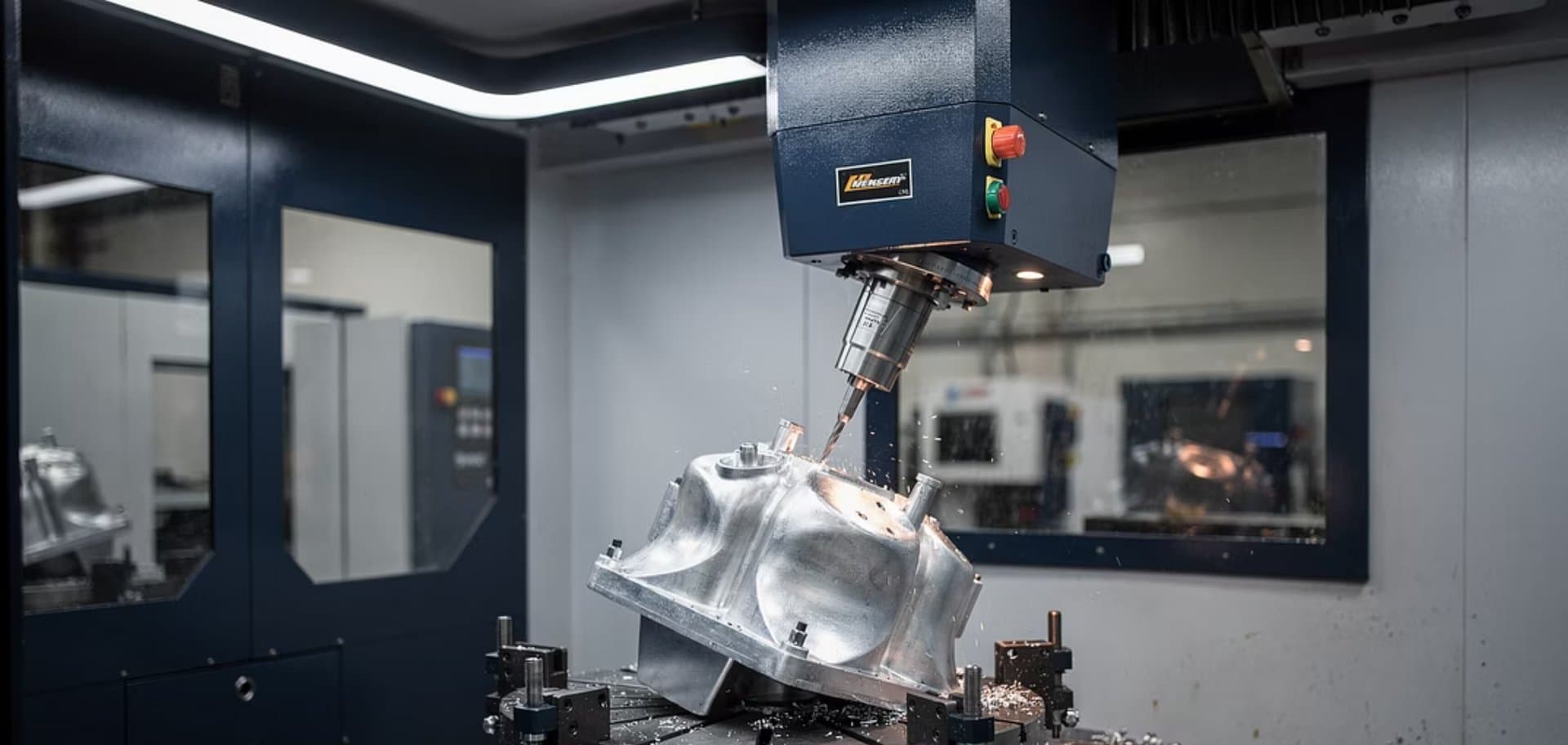

CNC-5-Achs-Bearbeitung: Vorteile, Anwendungen und Entscheidungskriterien

62 % der Industriehersteller setzen auf Mehrachssysteme, um die Präzision zu verbessern und die Rüstzeiten zu verkürzen. Die CNC-5-Achs-Bearbeitung ermöglicht die Bearbeitung komplexer Geometrien in einer einzigen Aufspannung, wodurch Neupositionierungsfehler eliminiert und Lieferzeiten verkürzt werden. In diesem Leitfaden erklären wir, was 5-Achs-Bearbeitung ist, wann sie sinnvoll ist und wie Sie beurteilen können, ob es die richtige Technologie für Ihr Projekt ist.

Was ist CNC-5-Achs-Bearbeitung?

Ein konventionelles 3-Achs-CNC-Bearbeitungszentrum bewegt das Werkzeug entlang der Achsen X, Y und Z. Ein CNC-5-Achs-System fügt zwei Rotationsachsen hinzu (üblicherweise A und B), wodurch das Werkstück aus nahezu jedem Winkel bearbeitet werden kann, ohne es umspannen zu müssen.

Es gibt zwei Hauptvarianten:

• 3+2 Achsen (indizierte Positionierung): Die Rotationsachsen fixieren eine Ausrichtung, und die Maschine arbeitet in dieser Position wie eine 3-Achs-Maschine. Ideal für Werkstücke mit mehreren planen Flächen.
• 5 Achsen simultan: Alle fünf Achsen bewegen sich während des Schnitts koordiniert. Erforderlich für Freiformflächen, Turbinenschaufeln oder medizinische Implantate.

Für weiterführende Informationen zu den verfügbaren Typen von Bearbeitungszentren lesen Sie unseren Artikel über CNC-Bearbeitungszentren.

Vorteile der 5-Achs-Bearbeitung gegenüber der 3-Achs-Bearbeitung

Einzelaufspannung und Fehlervermeidung

Jedes Umspannen eines Werkstücks auf einem 3-Achs-Zentrum führt zu einem kumulativen Ausrichtungsfehler. Bei der CNC-5-Achs-Bearbeitung wird das Werkstück vollständig in einer einzigen Aufspannung bearbeitet. Nach Branchendaten reduziert dies die Rüstzeiten um 50 % bis 70 % und beseitigt Unterbrechungen im Fertigungsfluss in 63 % der Fälle.

Engere Toleranzen

Ein simultanes 5-Achs-Zentrum erreicht standardmäßig Toleranzen von ±0,005 mm bei Luftfahrtanwendungen und bis zu ±0,001 mm bei kritischen Titanbauteilen. Dies liegt daran, dass das Werkzeug stets den optimalen Anstellwinkel beibehält, was die Durchbiegung reduziert und die Wiederholgenauigkeit verbessert. Die geltenden ISO-Normen finden Sie in unserem Leitfaden zur Präzisionsbearbeitung und Toleranzen.

Einsparungen bei Vorrichtungen und Gesamtkosten

Obwohl der Stundensatz eines 5-Achs-Zentrums 30 bis 50 % höher liegt als bei einem 3-Achs-System, sind die Gesamtprojektkosten in der Regel niedriger:

• 60 bis 90 % Reduzierung der Vorrichtungskosten durch den Einsatz universeller Spannmittel.
• 40 bis 60 % Einsparung bei den Rüstkosten durch den Wegfall mehrfacher Aufspannungen.
• 25 bis 35 % Verkürzung der Zykluszeit bei komplexen Werkstücken.

Bessere Oberflächenqualität

Durch die kontinuierliche Ausrichtung des Werkzeugs werden die typischen Werkzeugspuren vermieden, die bei 3-Achs-Bearbeitungen auf gekrümmten Flächen entstehen. Das Ergebnis ist eine überlegene Oberflächengüte, die in vielen Fällen nachträgliche Polierarbeiten überflüssig macht.

3+2 Achsen vs. 5 Achsen simultan: Was benötigen Sie?

Nicht jedes Werkstück erfordert eine simultane 5-Achs-CNC-Bearbeitung. Das 3+2-System ist kostengünstiger und deckt ein breites Anwendungsspektrum ab.

Wählen Sie 3+2 Achsen, wenn:

• Das Werkstück mehrere plane Flächen oder geneigte Oberflächen mit definierten Winkeln aufweist.
• Die geforderten Toleranzen im Bereich von ±0,01 mm liegen.
• Das Produktionsvolumen eine einfachere CAM-Programmierung rechtfertigt.

Wählen Sie 5 Achsen simultan, wenn:

• Die Geometrie Freiformflächen, tiefe Kavitäten oder durchgehende Konturen umfasst.
• Toleranzen unter ±0,005 mm erforderlich sind.
• Die Oberflächenqualität über das gesamte Werkstück gleichmäßig sein muss, ohne zusätzliche Bearbeitungsschritte.
• Schwer zerspanbare Werkstoffe (Titan, Inconel) bearbeitet werden, bei denen der optimale Anstellwinkel entscheidend ist.

Bei MECVIL verfügen wir über simultane 5-Achs-Bearbeitungszentren für komplexe Geometrien, ergänzt durch Festbett-Fräsmaschinen mit bis zu 20 Metern Verfahrweg für großformatige Werkstücke.

Anwendungen nach Industriebranche

Die 5-Achs-Bearbeitung ist in Branchen unverzichtbar, in denen geometrische Komplexität und hohe Toleranzanforderungen aufeinandertreffen.

Luft- und Raumfahrt sowie Verteidigung

Strukturbauteile aus Luftfahrtaluminium, Montagevorrichtungen und Triebwerksteile mit Doppelkrümmungsgeometrien. Die üblichen Toleranzen liegen zwischen ±0,005 mm und ±0,01 mm. MECVIL fertigt Luftfahrtvorrichtungen und strukturelle Aluminiumprofile für diesen Sektor.

Automobilindustrie

Stanzwerkzeuge, Prüfvorrichtungen und funktionsfähige Prototypen. Die 5-Achs-Bearbeitung ermöglicht die Zerspanung komplexer Kavitäten in einer einzigen Aufspannung und verkürzt die Entwicklungszeiten neuer Modelle.

Schienenfahrzeugbau

Drehgestellkomponenten, Strukturträger und großformatige Werkstücke, die Formatanforderungen mit der geometrischen Komplexität der Kontaktflächen verbinden.

Sondermaschinenbau

Bei MECVIL ist die 5-Achs-Bearbeitung ein Standardprozess in unseren schlüsselfertigen Projekten: Maschinenbetten, Getriebegehäuse und Komponenten automatisierter Fertigungslinien, die eine vollständige Bearbeitung in einer einzigen Operation erfordern.

Benötigen Sie 5-Achs-Bearbeitung für Ihr Projekt?

Fordern Sie ein Angebot an — unser Technikteam analysiert die Geometrie Ihres Werkstücks und ermittelt das optimale Verfahren.

Technische Spezifikationen und Toleranzen

Erreichbare Maßtoleranzen

Werkstoffe und Verhalten bei 5-Achs-Bearbeitung

• Aluminium: Hohe Schnittgeschwindigkeiten (bis zu 20.000 U/min). Ideal für leichte Strukturbauteile. MECVIL bearbeitet Aluminiumprofile für Luft- und Schienenfahrt.
• Edelstahl: Erfordert eine präzise Kontrolle des Anstellwinkels, um Kaltverfestigung zu vermeiden. Die 5-Achs-Bearbeitung gewährleistet konstante Schnittbedingungen.
• Titan und Inconel: Werkstoffe mit geringer Wärmeleitfähigkeit. Die 5-Achs-Bearbeitung ermöglicht den Einsatz kürzerer und steiferer Werkzeuge, was die Spanabfuhr verbessert.

Die Kombination der 5-Achs-Bearbeitung mit ergänzenden Verfahren wie der Drahterodierung ermöglicht Geometrien und Oberflächengüten, die kein einzelnes Verfahren allein erzielen kann.

Wann sollten Sie die 5-Achs-Bearbeitung für Ihr Projekt wählen?

Nutzen Sie diese Checkliste, um zu beurteilen, ob ein CNC-5-Achs-System die richtige Wahl für Ihr Werkstück ist:

1. 1.Geometrie: Das Werkstück weist gekrümmte Flächen, tiefe Kavitäten auf oder erfordert eine Bearbeitung an mehr als 3 Seiten.
2. 2.Toleranzen: In kritischen Bereichen werden Toleranzen unter ±0,02 mm gefordert.
3. 3.Oberfläche: Eine gleichmäßige Oberflächenqualität ohne Nachbearbeitung ist erforderlich.
4. 4.Werkstoff: Es werden schwer zerspanbare Legierungen bearbeitet (Titan, Inconel, gehärteter Edelstahl).
5. 5.Gesamtkosten: Die Einsparungen bei Vorrichtungen und Rüstung gleichen den höheren Stundensatz aus.
6. 6.Lieferzeit: Die Reduzierung der Aufspannungen verkürzt die Gesamtlieferzeit.

Wenn Sie drei oder mehr Punkte ankreuzen, ist die 5-Achs-Bearbeitung wahrscheinlich die effizienteste Wahl. Wenn nur ein oder zwei Punkte zutreffen, kann ein 3-Achs- oder 3+2-Achsen-Zentrum ausreichend sein. Lesen Sie unseren Leitfaden zum CNC-Fräsen für einen vollständigen Überblick über die verfügbaren Optionen.

---

MECVIL verfügt über CNC-5-Achs-Bearbeitungszentren, gestützt auf 50 Jahre Erfahrung, ISO-9001-Zertifizierung und Fertigungsanlagen mit 10.500 m² in Barcelona. Unser Technikteam bewertet jedes Projekt, um das Verfahren zu empfehlen, das Präzision, Lieferzeit und Kosten optimal in Einklang bringt.
